电力变压器互感器消磁仪
发布者:扬州市拓腾电气有限公司 发布时间:2016/7/7

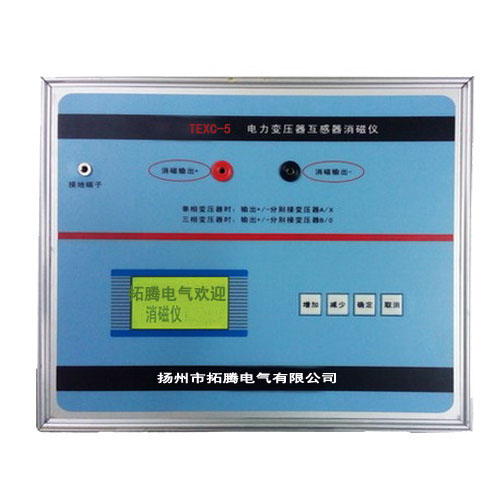

 TEXC-5电力变压器互感器消磁仪



大型电力变压器互感器在直流电阻试验及其他直流试验以后,会产生大量的剩磁,大量的剩磁会对变压器及互感器的正常运行带来极大影响

1.  引发变压器的继电保护装置误动,使变压器的投运失败;

2 . 剩磁产生的励磁涌流会导致变压器因电动力过大受损.

3 . 剩磁产生的励磁涌流会导致互感器磁路被过度磁化而大幅降低测量精度和继电保护装置的动作

4.   剩磁产生的励磁涌流中的大量谐波对电网电能质量造成严重的污染



主要性能特点

1.       采用先进的-直流变频衰减原理;

2.       测试接线灵活,只对任意一相消磁就能达到消磁的目的;

3.       快速消磁:消磁由传统的30分钟减少到最低2分钟;

4.       消磁效果明显-单次由80%提高到90%以上;

5.       四线制接线,可直接利用直流电阻测试的电流线,方便与直流电阻测试配套;

6.       采用中文界面,界面清晰,实时显示消磁进度;

7.       适用于电力变压器及互感器投运前消除剩磁;尤其是针对110kV及以上电压等级的大容量变压器;

8.       该产品体积小,重量轻,非常适用于现场。



主要性能特点

1.       采用先进的-直流变频衰减原理;

2.       测试接线灵活,只对任意一相消磁就能达到消磁的目的;

3.       快速消磁:消磁由传统的30分钟减少到最低2分钟;

4.       消磁效果明显-单次由80%提高到90%以上;

5.       四线制接线,可直接利用直流电阻测试的电流线,方便与直流电阻测试配套;

6.       采用中文界面,界面清晰,实时显示消磁进度;

7.       适用于电力变压器及互感器投运前消除剩磁;尤其是针对110kV及以上电压等级的大容量变压器;

8.       该产品体积小,重量轻,非常适用于现场。



主要技术指标

1.       消磁电流:15A可任意设制;

2.       消磁模式:精细退磁、标准退磁、快速退磁;

3.       消磁时间:精细退磁:10分钟/次左右(不分电压等级和容量)

4.                 标准退磁:5分钟/次左右(不分电压等级和容量)

5.                快速退磁:3分钟/次左右(不分电压等级和容量)

6.       消磁进度:0100% 自动记录消磁时间;

7.       工作电源:AC 220V±10%

8.       尺寸:32X26X25 厘米

9.       环境温度:-25℃~50

10.          量:5kg(不含测试线)



TEXC-5A电力变压器互感器消磁分析仪





该消磁分析仪具有测量剩磁的消磁装置

具有显示出退磁前后的剩磁曲线图。

5寸彩色LCD触摸屏, 可输入中文



大型电力变压器互感器在直流电阻试验及其他直流试验以后,会产生大量的剩磁,大量的剩磁会对变压器及互感器的正常运行带来极大影响
1.  引发变压器的继电保护装置误动,使变压器的投运失败;

2 . 剩磁产生的励磁涌流会导致变压器因电动力过大受损.
3 . 剩磁产生的励磁涌流会导致互感器磁路被过度磁化而大幅降低测量精度和继电保护装置的动作

4.  剩磁产生的励磁涌流中的大量谐波对电网电能质量造成严重的污染;

主要性能特点:

1.       仪器采用先进的-复合式交直流变频衰减原理;

2.       仪器可测量并显示出退磁前后的剩磁曲线图。

3.       测试接线灵活,只对任意一相消磁就能达到消磁的目的;

4.       一键式测试,可选取:一键式标准退磁或一键式快速退磁;

5.       快速消磁:消磁由传统的30分钟减少到最低2分钟;

6.       消磁效果明显-单次由80%提高到90%以上;

7.       四线制接线,可直接利用直流电阻测试的电流线,方便与直流电阻测试配套;

8.       采用5寸彩色LCD显示屏,全中文菜单,显示清晰直观;

9.       操作采用电阻式触摸屏,可输入中文;

10.      测试结果可保存,最高保存99组,可对结果调取查询。

11.      带有高速打印机,可打印出测试结果。

12.      适用于电力变压器及互感器投运前消除剩磁;尤其是针对110kV及以上电压等级的大容量变压器;

13.      该产品体积小,重量轻,适用于现场操作



主要技术指标

1.       消磁电流:15A可任意设制;

2.       消磁模式:标准退磁、 快速退磁;

3.       消磁时间:快速模式:2分钟/次左右(不分电压等级和容量)

4.                 标准模式:5分钟/次左右(不分电压等级和容量)

5.       消磁效果:标准—大于90%/单次  快速—大于80%/单次

6.       消磁进度:0100% 自动记录消磁数据

7.       工作电源:AC 220V±10%

8.       机器尺寸: 37 X 26 X 28 厘米

9.       环境温度:-25℃~50

10.       量:10kg(不含测试线)
