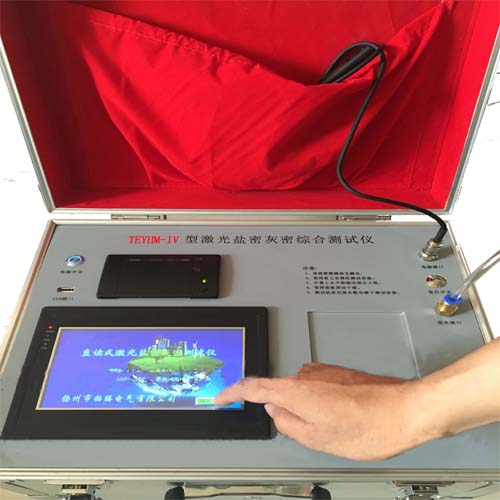

TEYHM-IV型直读式激光灰密盐密测试仪是根据电网防污闪工作的需要，配合电网污秽等级划分的要求为测试灰密而研制的新型装备。

1、测试原理

其采用调频调幅的特殊波长的激光对污秽悬浊液进行透射和散射扫描。对接收信息进行频谱分析，并通过大量试验验证，可直接检测出样本的灰密值和盐密值的直读式测试仪。其基本原理

2、装置的组成

装置包含：计量上水、搅拌、计量出水、灰密测试、盐密测试等几部分组成。整套装置操作简单，测量精确。正常使用和维护时易于搬动，充满电之后可户外工作，无需专用电源供电。

二、技术标准

   该装置符合GB/T 26218.1-2010 污秽条件下使用的高压绝缘子的选择和尺寸确定 第1部分：定义、信息和一般原则和国家电网公司Q/GDW 152—2006《高压架空线路和变电站环境污区分级及外绝缘选择标准》规定的要求。

三、 主要技术参数

1、主要特点：

（1） 便携式一体化测试装置，精确计量上水，多次自动搅拌并采集信号，智能化数据分析直接导出测试结果；

（2） 带触摸屏便捷的人机交互界面，高度智能化的嵌入式操作系统，64位高精度浮点运算。

（3） 测试结果多功能管理，包括直读测试结果，打印报表，通过usb接口导出execl数据表格到U盘；

（4） 建有测试结果上位机数据管理库，可随时调用分析测试结果，具有自学习功能，使激光灰密测试系统与现有人工测量方法实现无缝对接；

2、技术参数

(1）、灰密测量范围：0.01—3.5mg/cm2

(2)、盐密测量范围：0.01—1.5mg/cm2

(3)、灰密误差范围：±3%

(4)、盐密误差范围：±1%

(5)、电源电压：220±10%

(6)、环境温度：0—40℃

(7)、相对湿度： 85%

(8)、外形尺寸：长300mm X宽400mm X高300mm

(9)、重 量：5.5KG
