选型规格表

绝缘操作杆技术指标

一、概述：

    RL系列绝缘操作杆利用现代工艺制作，具有防潮，绝缘性能好，机械强度大使用轻便等优点。整体由操作头、绝缘杆、金属连接件、握手部分组成，用于短时间对带电体设备进行操作的绝缘工具，如接通或断开高压隔离开关，跌落式断路器等。

二、使用环境条件：1、海拔高度：≤1500m；2、最高环境温度：+55℃；

                  3、最低环境温度：—25℃

    4、按气候条件可分为全天候式（防雨式）绝缘操作杆和非全天候式绝缘操作杆，非全天候式绝缘操作杆禁止在雨雪天气作业时使用。

二、一般要求：

1、有出厂铭牌（制造厂名及商标、型号，制造年月）

 2、有出厂合格证标签和使用说明书。

 3、有出厂试验报告和型式试验报告。

 4、有统一、清晰的出厂编号。

 5、外表美观大方，无裂纹，无破损，无污渍（颜色可根据云南电网公司需求定制）

 6、所有标志耐久、耐腐蚀。

 7、所有产品符合国家标准或国家有关劳动保护用品方面的法律、行政法规、规章和强制性标准的有关要求，质量与样品质量相符。

 8、所有产品符合《国家电网公司电力安全工作规程》、《国家电网公司电力安全工器具管理规定（试行）》有关要求。

9、验收按国标GB/T 1033.1-2008  塑料 非泡沫塑料密度的测定 第1部分：浸渍法、液体比重瓶法和滴定法

GB/T 1034-2008  塑料 吸水性的测定

GB/T 1409-2006  测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法

GB/T 2900.55-2002  电工术语 带电作业

GB 13398-2008  带电作业用空心绝缘管、泡沫填充绝缘管和实心绝缘棒

GB/T 14286-2008  带电作业工具设备术语

DL 408-91  电业安全工作规程（发电厂和变电所电气部分）

DL 409-91  电业安全工作规程（电力线路部分）

DL/T 976-2005  带电作业工具、装置和设备预防性试验规程标准执行。

10、能按合同要求按时送达指定地点。

三、技术要求：

 1、产品符合原厂质量检测标准和国家标准GB13398—2008《带电作业用绝缘杆通用技术条件》。DL 408-91  电业安全工作规程（发电厂和变电所电气部分）

2、绝缘杆采用环氧树脂等合成材料制成，合成材料可用无机或人造纤维加强，其密度不应小于1.75g/cm3，吸水率不大于0.15%，50Hz介质损耗角正切不大于0.01，表面光滑，无气泡、皱纹或裂开，壁厚符合操作强度的要求，内外表面及端部进行防潮处理。

3、空心管端口处有堵头，杆与杆之间采用插销式或螺纹接口式联接，金属与节杆之间的固定销采用金属杆穿芯连接并牢固可靠。接地操作棒的每节上均应有电压等级及节号的永久标识（如500kV第一节，500kV第二节，…）第一节上还应标明耐受额定电压长度（如耐受额定电压长度：大于4.1米）。最小尺寸符合接地设备和导线的额定电压下安全作业的要求选择，握手部分和工作部分交接处应有明显护环或标记，接地操作杆的尺寸、绝缘性能符合要求

4、全天候式操作杆配有防雨罩（绝缘子式硅橡胶环），以便在雨、雾、雪等潮湿天气可以正常操作。

5、操作金属头能满足各电压等级设备操作的强度和结构要求，可分为H型和T型拉闸杆头，根据不同环境还可分为绝缘拉闸头和金属拉闸头，一般长度不超过10cm以避免由于过长在操作过程中造成相间短路或接地短路。拉闸头可按图纸式样加工制作。

6、绝缘操作杆各节杆之间的伸缩灵活、可靠、无卡阻现象，节杆之间的配合间隙满足使用中移动和锁止要求。每套绝缘杆本体还应有永久性的明显标志（所有标识不影响产品特性）

：绝缘操作杆的名称规格、制造厂名、颜色标记、制造日期、带电作业双三角形符号。

7、用肉眼和手摸从外观进行检查。绝缘操作杆应光滑，绝缘部分应无气泡、皱纹、裂纹、绝缘层脱裂、严重的机械或电灼伤痕，玻璃纤维布与树脂间粘接完好不得开胶，固定连接部分应无松动、锈蚀和断裂等现象，杆段间连接牢固。握手的手持部分护套与绝缘杆连接紧密、无破损、不产生相对的滑动或转动。

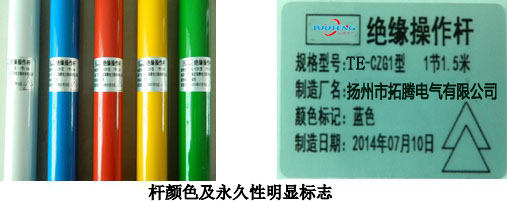

8、绝缘操作杆颜色按云南电网公司要求制作（10kV绿色、35kV黄色、110kV红色、220kV蓝色、500kV白色），通过区分颜色来分辨绝缘杆电压等级及长度，方便操作人员使用。

表1：外径及配置要求

表2：颜色要求

表3：绝缘操作杆长度的要求

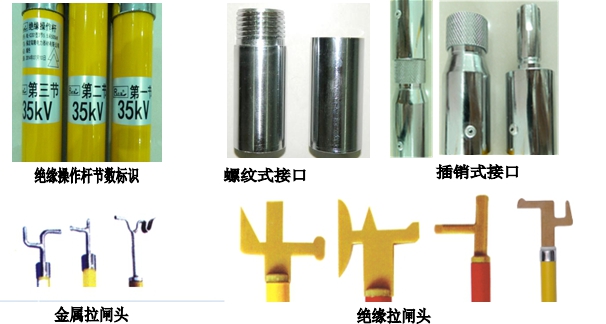

图例1：

三、电气性能要求：

 1．受潮前、后的电气特性

制造绝缘操作杆的杆材应进行300mm长试品的1min工频耐压试验，包括受潮前和受潮后的试验。试品在100kV工频电压下的泄漏电流应符合表4的规定。

表4  试品工频耐压试验及泄漏电流允许值

 2．湿态绝缘性能

制造绝缘操作杆的杆材应进行1200mm长试品的的淋雨试验。淋雨试验条件见GB 13398-2008中5.5.2  条的规定。对试品施加工频电压100kV（有效值），加压时间持续1h，应满足无滑闪、无火花或击穿，表面无可见漏电腐蚀痕迹，无可察觉的温升等要求。

 3．工频耐压性能

制造绝缘操作杆的杆材应能耐受相隔300mm的两电极间1min工频电压试验。试品在100kV工频电压下应满足无滑闪、无火花或击穿，表面无可见漏电腐蚀痕迹，无可察觉的温升等要求。

（四）机械性能要求

1．抗弯特性

制造绝缘操作杆的杆材试品应满足附录中表D.1的Fd、f、Fr值。

2．抗扭特性

制造绝缘操作杆的杆材试品应满足附录中表D.2的Cd、αd 、Cr值。

3．径向挤压特性

制造绝缘操作杆的杆材试品应满足附录中表D.3的Fd、Fr值。

4．轴向挤压特性

制造绝缘操作杆的杆材应满足表4所规定的λ-Ψ值。

表4  杆材轴向压力特性的λ-Ψ值

 5．制造绝缘操作杆的杆材试品在进行过4000次弯曲循环后，不借助放大装置而用目测检查时，试品应无任何损伤的痕迹，也不应有任何永久变形。在经过4000次弯曲循环试验后，这批试品应还能通过受潮前后的绝缘试验。

四、其它要求

 1、绝缘杆用防潮的塑料袋或其它防潮材料包装，产品与产品之间应垫纸，整个包装应牢固，包装袋表面有明显的“防潮”、“防雨”、“严防碰撞”等字样。

2、包装箱有如下标志：制造厂名，绝缘杆的数量和重量，出厂试验的合格证；出厂日期。

 五、使用说明与定期试验：

 1、为保证人身和设备的安全，接地操作杆必须根据电业安全工作规程规定的期限，定期进行预防性试验。
 2、预防性试验前，应先进行外观检查，当发现绝缘杆有裂纹等明显缺陷时，不宜进行预防性试验，应及时送交修理或更换。
 3、接地操作杆试验前应对绝缘杆的表面作清擦处理，然后按预防性试验标准进行耐压试验，以杆体无发热、闪络及击穿现象为合格。
