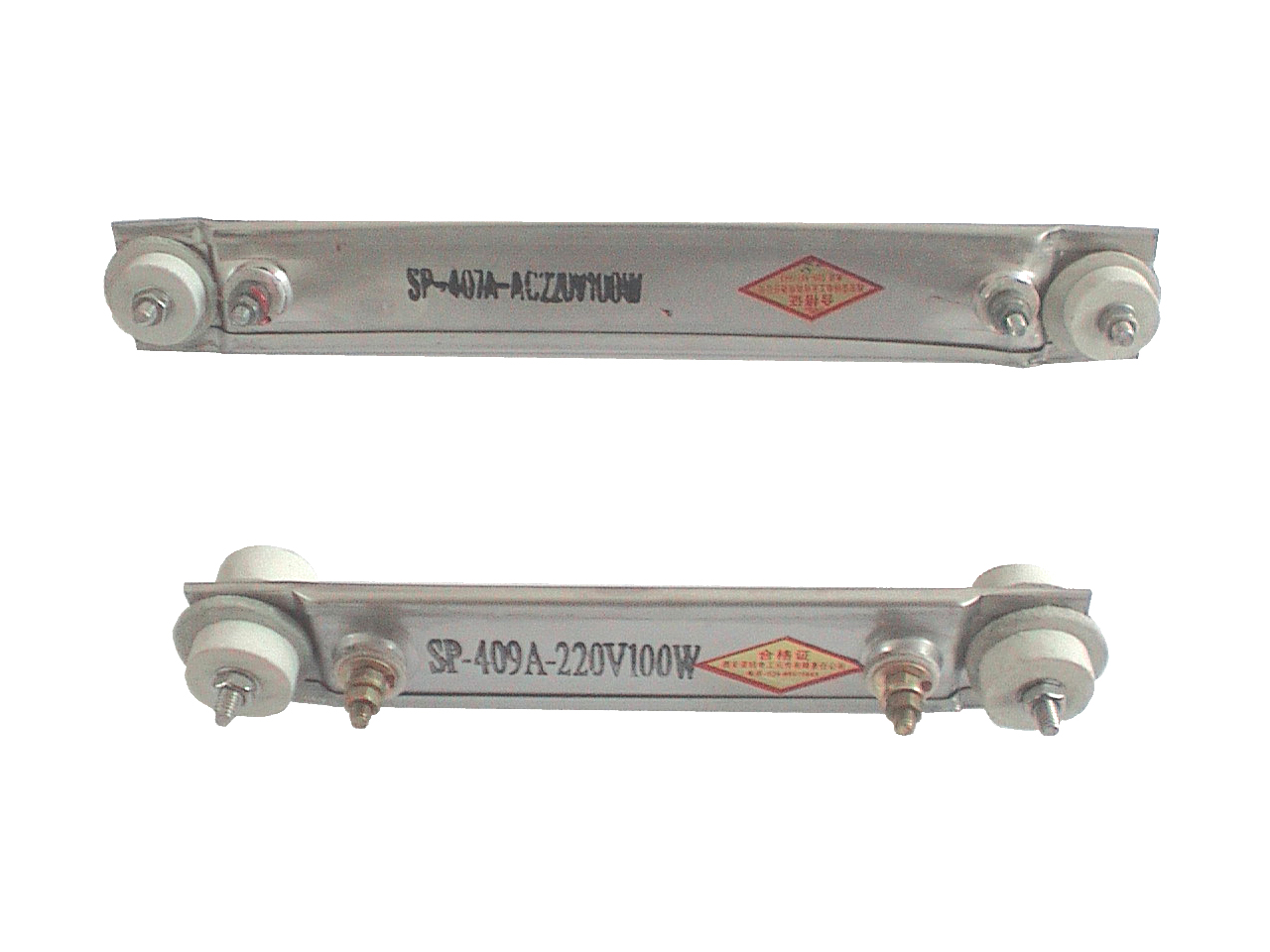

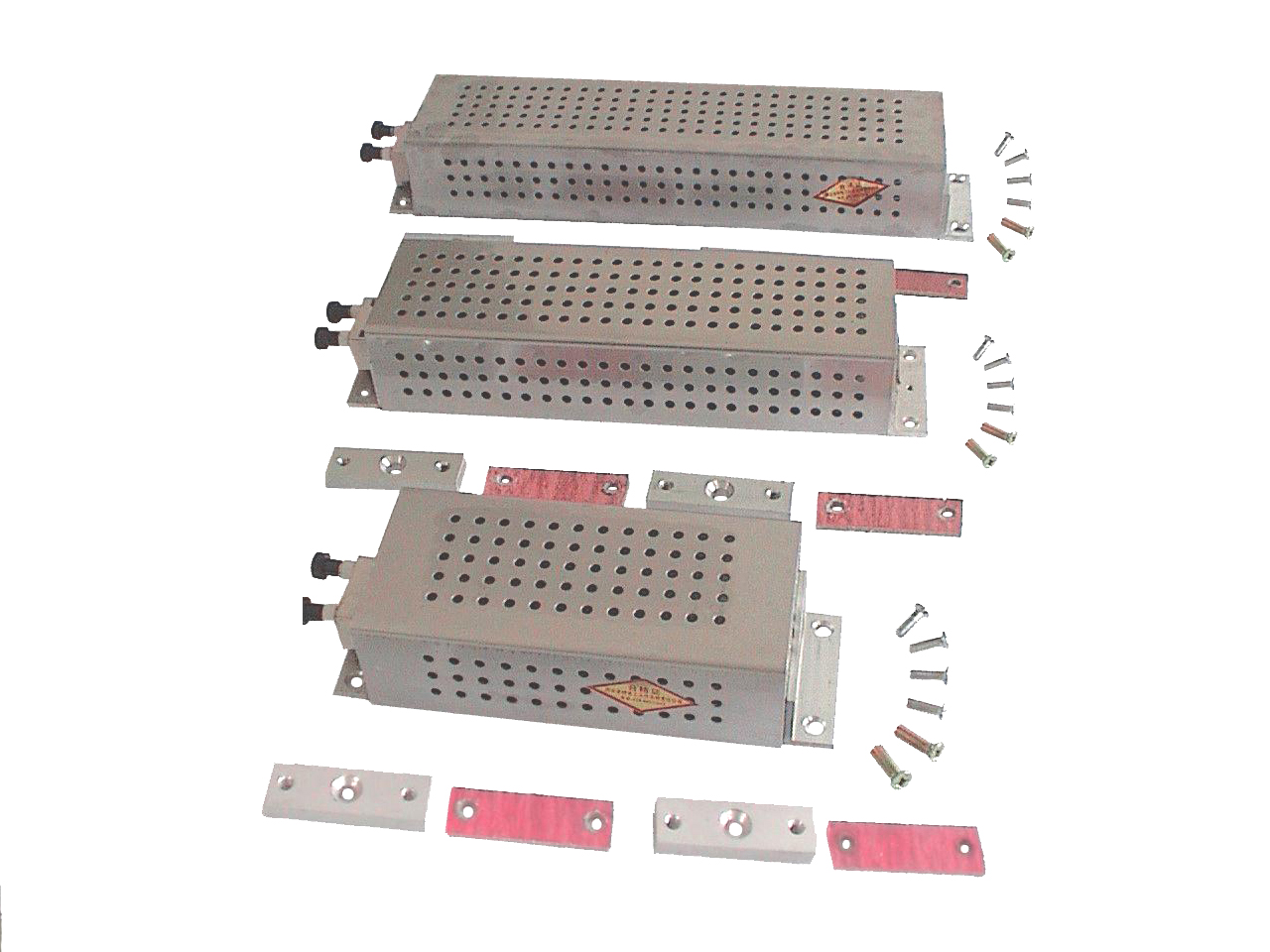

SP-A 系列热辐射点加热器
1 、用途
SP-A 系列热辐射电加热器适用于高低压电器控制箱柜的除湿和加热 , 该系列加热器具有结构简单 , 工作可靠 , 加热效果好 , 使用寿命长等特点。经市产品质量监督检验所检验 , 各项指标全部合格。
2 、型号规格
|
型号
|
额定工作电压（ AC ） V
|
额定功率 W
|
|
SP -406A -250
|
220
|
250
|
|
SP -407A -100
|
220
|
100
|
|
SP -409A -100
|
220
|
100
|
|
SP -409A -50
|
220
|
50
|
3 、结构特点
▽ 结构简单 , 价格低廉
▽ 安装方便
4 、工作和安装条件 '
▽ 工作环境无强酸、强碱等腐蚀性气体和液体
▽ 振动：频率为 10-50Hz 毡 , 振幅为 4mm
▽ 工作电压允许变化范围为 180-250V 每头折弯长度30mm 套瓷直径25mm 高度8mm和 14mm 加热厚度6mm
5 、技术参数
|
型号
参数
|
SP -406A -250
|
SP -407A -100
|
SP -409A -100
|
SP -409A -50
|
|
额定电压
|
220V （ AC ）
|
|
额定功率
|
250W
|
100W
|
100W
|
50W
|
|
耐电压
|
2000V
|
|
绝缘电阻
|
50M Ω
|
|
表面温度
|
280 ℃
|
260 ℃
|
260 ℃
|
120 ℃
|
|
散热面积
|
27072 m ㎡
|
24472m ㎡
|
15272 m ㎡
|
m ㎡
|
|
使用寿命
|
>5000h
|
|
重量
|
约 0.38 ㎏
|
约 0.32 ㎏
|
约 0.26 ㎏
|
约 0.26 ㎏
|
6 、外型与安装尺寸
|
型号规格
|
安装尺寸
|
外形尺寸
|
|
孔数×孔径
（单位 mm ）
|
孔距
( 单位 mm)
|
长
( 单位 mm)
|
宽
( 单位 mm)
|
高
( 单位 mm)
|
|
SP -406A -250
|
2 × Φ 7
|
316
|
340
|
41
|
53
|
|
SP -407A -100
|
2 ×Φ 7
|
266
|
290
|
41
|
53
|
|
SP -409A -100
|
2 ×Φ 7
|
186
|
210
|
41
|
53
|
|
SP -409A -50
|
2 ×Φ 7
|
186
|
210
|
41
|
53
|

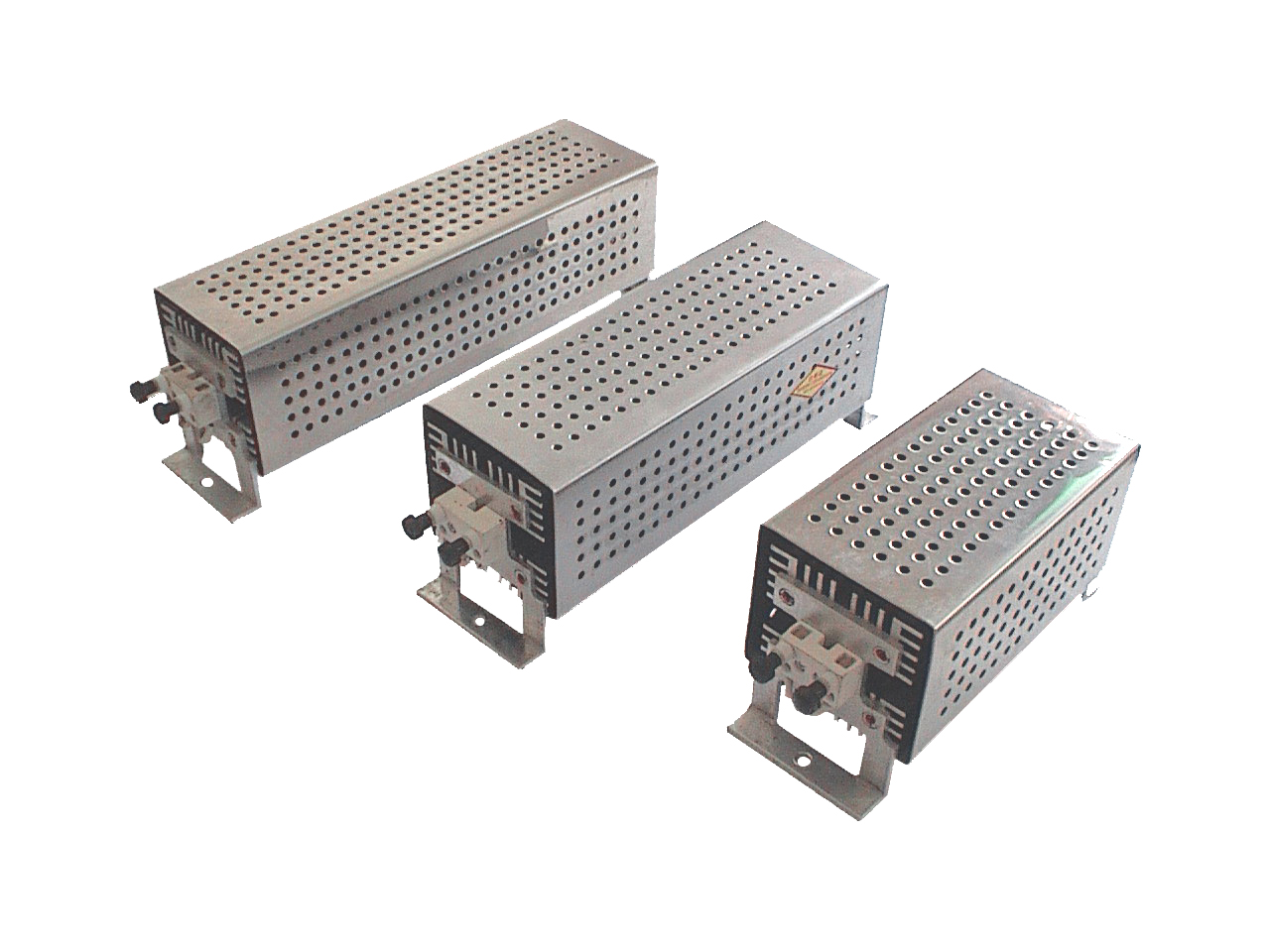

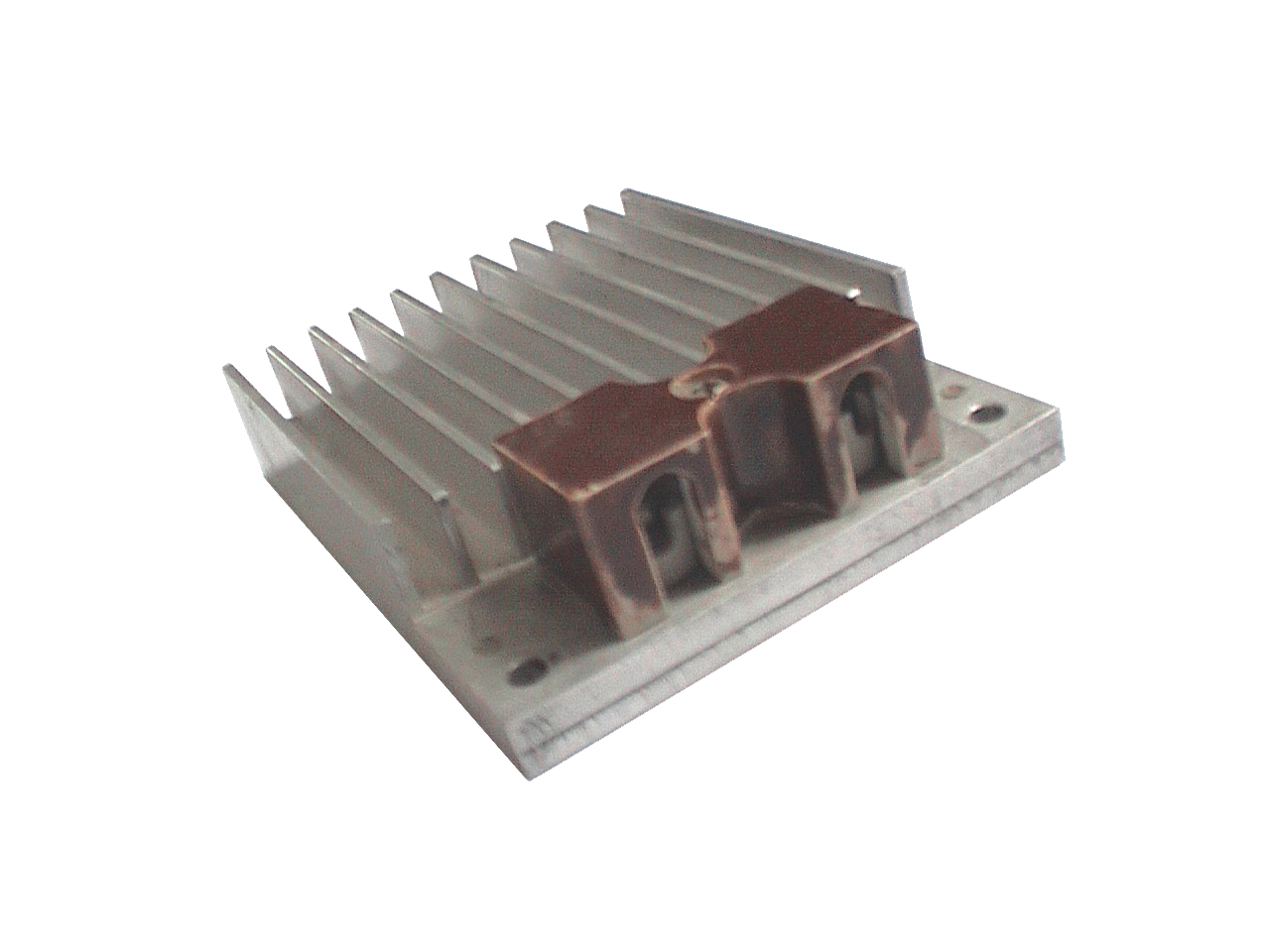

SP-B 系列热辐射电加热器

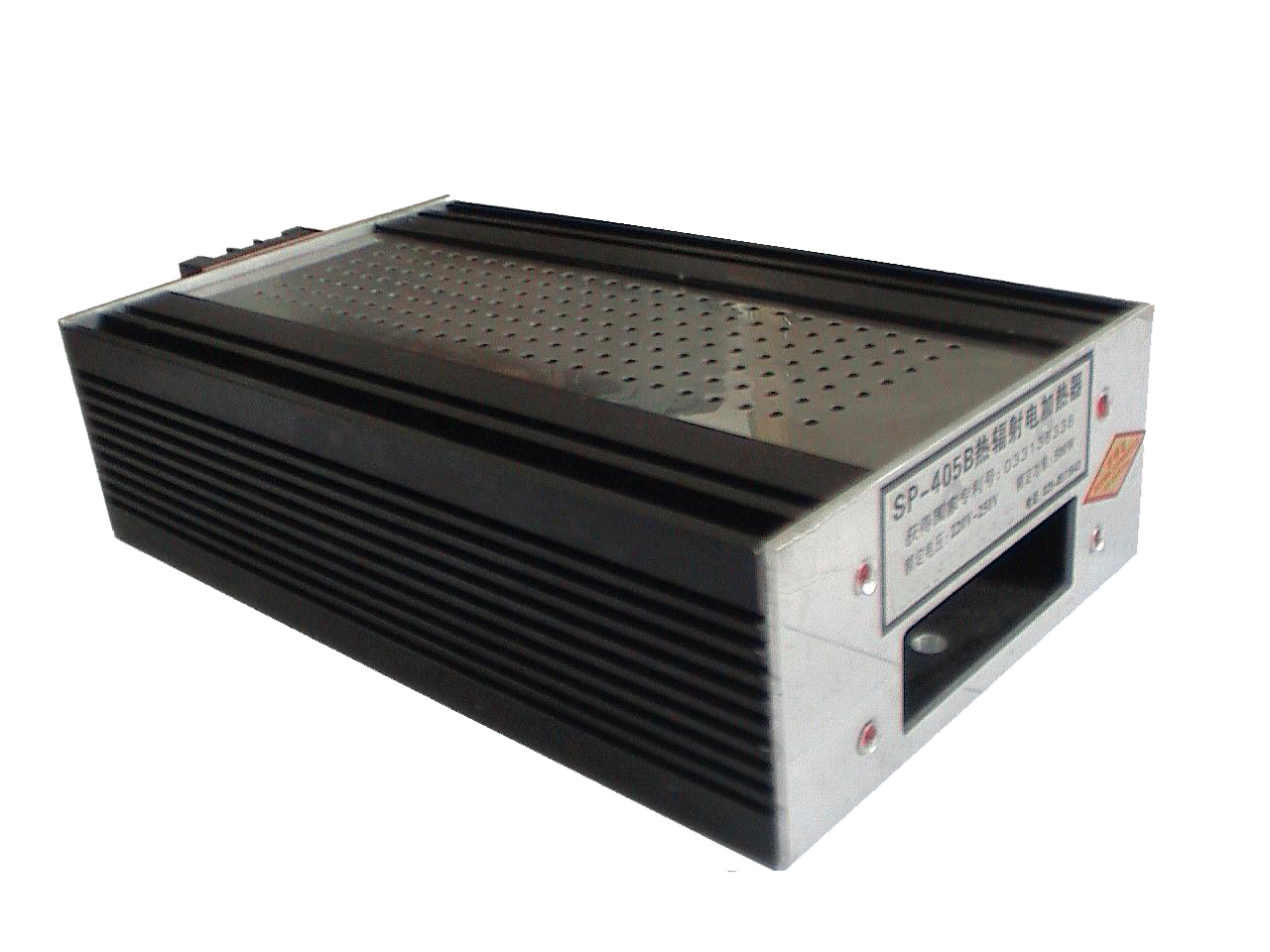

 SP-405B
|
 SP-B
|
• 用途
SP-B 系列热辐射电加热器适用于高低压电器控制箱柜的除湿和加热，该系列加热器具有结构紧凑，散热面积大，表面温度低，工作可靠，加热效果好，使用寿命长等特点。经产品质量监督检验所检验，各项指标全部合格。
• 型号规格
|
型号
|
额定工作电压（ AC ） V
|
额定功率（ W ）
|
|
SP-405B-500
|
220-250
|
500
|
|
SP-406B-250
|
220-250
|
250
|
|
*SP-406B-250 （ PTC ）
|
220
|
|
*SP-407B-100
|
220-250
|
100
|
|
*SP-407B-100 （ PTC ）
|
220
|
|
*SP-409B-100
|
220-250
|
100
|
|
*SP-409B-100 （ PTC ）
|
220
|
|
*SP-409B-50
|
220
|
50
|
|
*SP-409B-50 （ PTC ）
|
* ：该型加热器，加热元件采用最新型的加热元件 PTC 材料
• 结构特点
⑴采用大散热面积的热挤压工业铝型材，机构紧凑
⑵散热面积大，表面温度低，使用寿命长
⑶安装方便
• 工作及安装条件
⑴工作环境无强酸、强碱等腐蚀气体和液体
⑵振动：频率为 10-50Hz ，振幅为 4mm
⑶工作电压允许变化范围为 180-250V
• 技术参数
|
型号
参数
|
SP-405b-500
|
SP-406B-250
|
SP-407B-100
|
SP-409B-100
|
SP-409B-50
|
|
额定电压
|
220V （ AC ）
|
|
额定功率
|
500W
|
250W
|
100W
|
100W
|
50W
|
|
耐电压
|
2000V
|
|
绝缘电阻
|
50M Ω
|
|
表面温度
|
100 ℃
|
185 ℃
|
130 ℃
|
℃
|
℃
|
|
散热面积
|
m ㎡
|
243764 m ㎡
|
202614 m ㎡
|
136774 m ㎡
|
m ㎡
|
|
使用寿命
|
>15000h
|
|
重量
|
5 ㎏
|
㎏
|
㎏
|
㎏
|
㎏
|
6 、外型与安装尺寸
|
型号规格
|
安装尺寸
|
外形尺寸
|
|
孔数×孔径
（单位 mm ）
|
孔距
( 单位 mm)
|
长
( 单位 mm)
|
宽
( 单位 mm)
|
高
( 单位 mm)
|
|
SP-409B
|
4 ×Φ 7
|
186 × 48
|
220
|
76
|
65
|
|
SP-407B
|
4 ×Φ 7
|
266 × 48
|
300
|
76
|
65
|
|
SP-406B
|
4 ×Φ 7
|
316 × 48
|
350
|
76
|
65
|
|
SP-405B
|
2 ×Φ 9.5
|
262
|
325
|
175
|
80
|

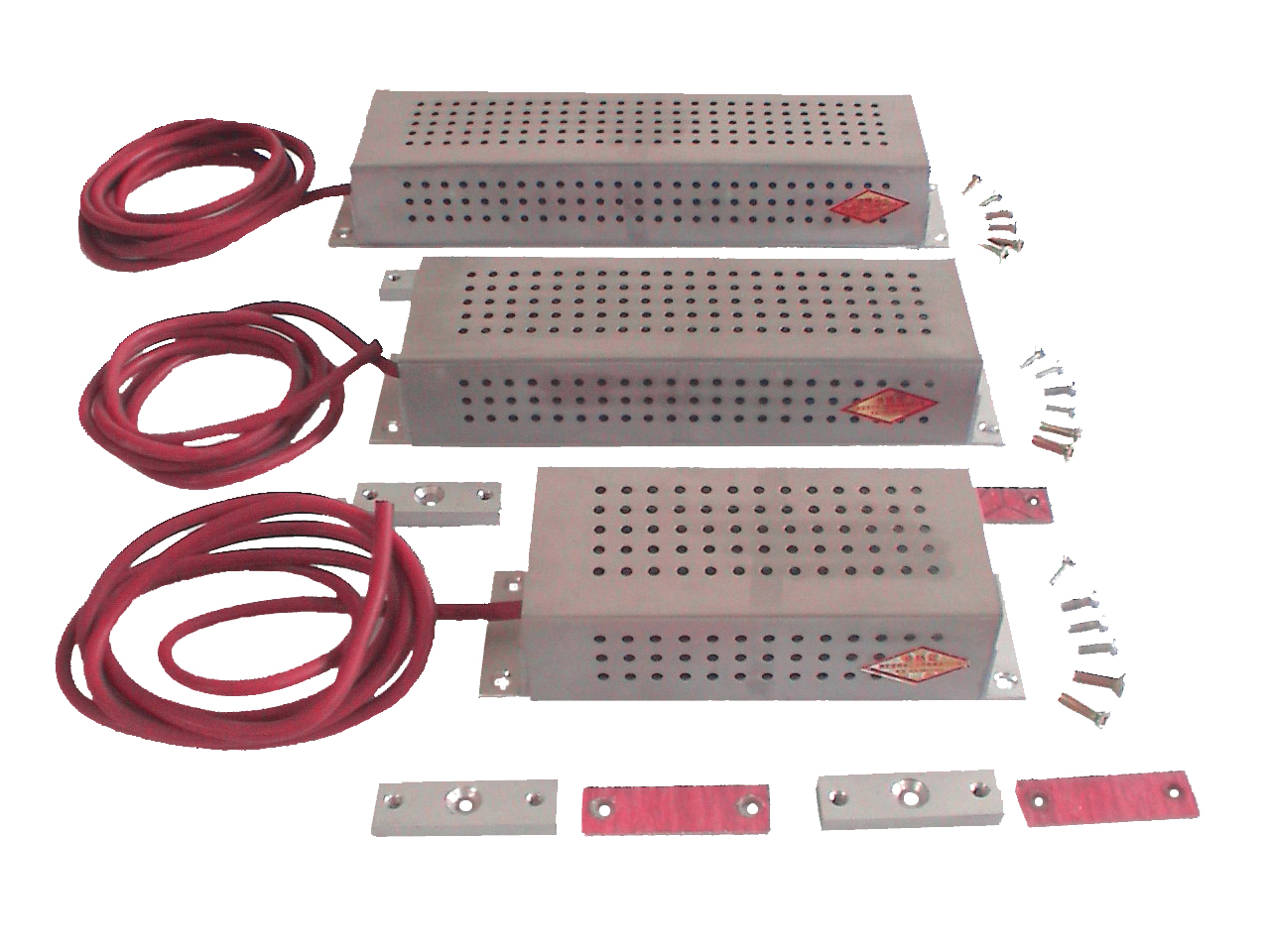

SP-B-BY 系列热辐射电加热器
• 用途
SP-B-Y 系列热辐射电加热器，是根据广大用户的要求，提高产品的安全使用性考虑而设计的新型加热器，该产品除了具有 SP-B 系列的优点以外，使用安装将更加方便安全，整个产品无电源外露，并且克服了接线端子易破易损的缺点，电源引线采用了新型的耐高温材料，引线的长短可以根据用户使用的情况而定，通过上述改进，大大提高了产品的使用安全性和可靠性，使产品的安装更为方便，省时省料。
• 型号规格
|
型号
|
额定工作电压（ AC ） V
|
额定功率 W
|
|
SP-406B-BY
|
220-250
|
250
|
|
SP-407B-BY
|
220-250
|
100
|
|
SP-409B-BY
|
220-250
|
100
|
|
SP-409B-BY
|
220
|
50
|
3 、技术参数
|
型号
参数
|
SP-406B-BY
|
SP-407B-BY
|
SP-409B-BY
|
SP-409B-BY
|
|
额定电压
|
220V （ AC ）
|
|
额定功率
|
250W
|
100W
|
100W
|
50W
|
|
耐电压
|
2000V
|
|
绝缘电阻
|
50M Ω
|
|
表面温度
|
185 ℃
|
130 ℃
|
℃
|
℃
|
|
散热面积
|
243764m ㎡
|
202614m ㎡
|
136774m ㎡
|
m ㎡
|
|
使用寿命
|
>15000h
|
4 、结构特点
⑴采用大散热面积的热挤压工业铝型材，机构紧凑
⑵散热面积大，表面温度低，使用寿命长
⑶安装方便
5 、工作和安装条件
⑴工作环境无强酸、强碱等腐蚀气体和液体
⑵振动：频率为 10-50Hz ，振幅为 4mm ，三个方向十分钟无异常
⑶工作电压允许变化范围为 180-250V
6 、外型与安装尺寸
|
型号规格
|
安装尺寸
|
外形尺寸
|
|
孔数×孔径
（单位 mm ）
|
孔距
( 单位 mm)
|
长
( 单位 mm)
|
宽
( 单位 mm)
|
高
( 单位 mm)
|
|
SP-409B-BY
|
4 ×Φ 7
|
186 × 48
|
220
|
76
|
65
|
|
SP-407B-BY
|
4 ×Φ 7
|
266 × 48
|
300
|
76
|
65
|
|
SP-406B-BY
|
4 ×Φ 7
|
316 × 48
|
350
|
76
|
65
|

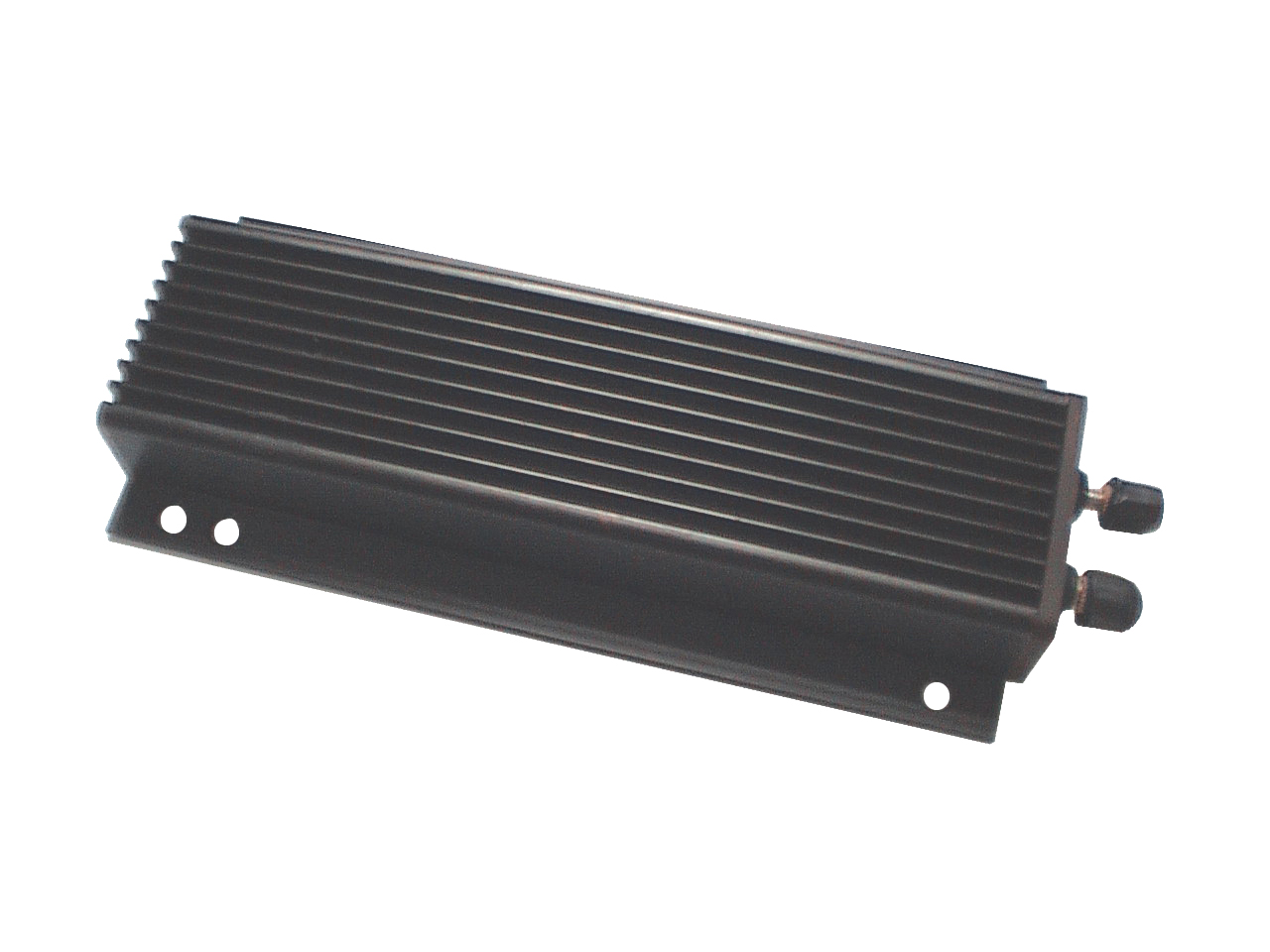

SP-C 系列热辐射电加热器
• 用途
SP-C 系列热辐射电加热器适用于中大型高低压电器控制箱柜的除湿和加热，该系列加热器为双层结构，设计紧凑，散热面积大，表面温度低，工作可靠，加热效果好，使用寿命长等特点。经市产品质量监督检验所检验，各项指标全部合格。
• 型号规格
|
型号
|
额定工作电压（ AC ） V
|
额定功率 W
|
|
SP -406C -400
|
220-250
|
400
|
|
SP -406C -400 （ PTC ）
|
220
|
|
SP -407C -300
|
220-250
|
300
|
|
SP -407C -300 （ PTC ）
|
220
|
|
SP -409C -200
|
220-250
|
200
|
|
SP -409C -200 （ PTC ）
|
220
|
• 技术参数
|
型号
参数
|
SP -406C -400(PTC)
|
SP -407C -300(PTC)
|
SP -409C -200(PTC)
|
|
额定电压
|
220V （ AC ）
|
|
额定功率
|
400W
|
300W
|
200W
|
|
耐电压
|
2000V
|
|
绝缘电阻
|
50M Ω
|
|
表面温度
|
130 ℃
|
130 ℃
|
130 ℃
|
|
散热面积
|
27072 m ㎡
|
24472 m ㎡
|
15272 m ㎡
|
|
使用寿命
|
>15000h
|
|
重量
|
约 2.7 ㎏
|
约 2.2 ㎏
|
约 1.5 ㎏
|
• 结构特点
⑴采用双层大散热面积的热挤压工业铝型材，机构紧凑
⑵二级加热双层散热，散热面积大，表面温度低，使用寿命长
⑶安装方便
• 工作和安装条件
⑴工作环境无强酸、强碱等腐蚀气体和液体
⑵振动：频率为 10-50Hz ，振幅为 4mm
⑶工作电压允许变化范围为 180-250V
• 外型与安装尺寸
|
型号规格
|
安装尺寸
|
外形尺寸
|
|
孔数×孔径
（单位 mm ）
|
孔距
( 单位 mm)
|
长
( 单位 mm)
|
宽
( 单位 mm)
|
高
( 单位 mm)
|
|
SP -409C
|
2 × Φ 7
|
186
|
220
|
87
|
105
|
|
SP -407C
|
2 ×Φ 7
|
266
|
300
|
87
|
105
|
|
SP -406C
|
2 ×Φ 7
|
316
|
350
|
87
|
105
|

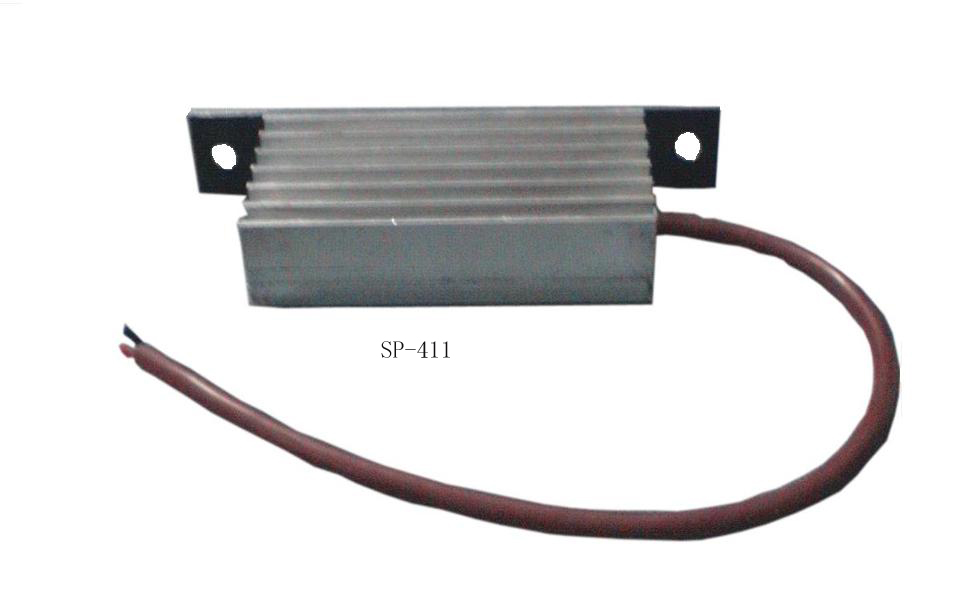

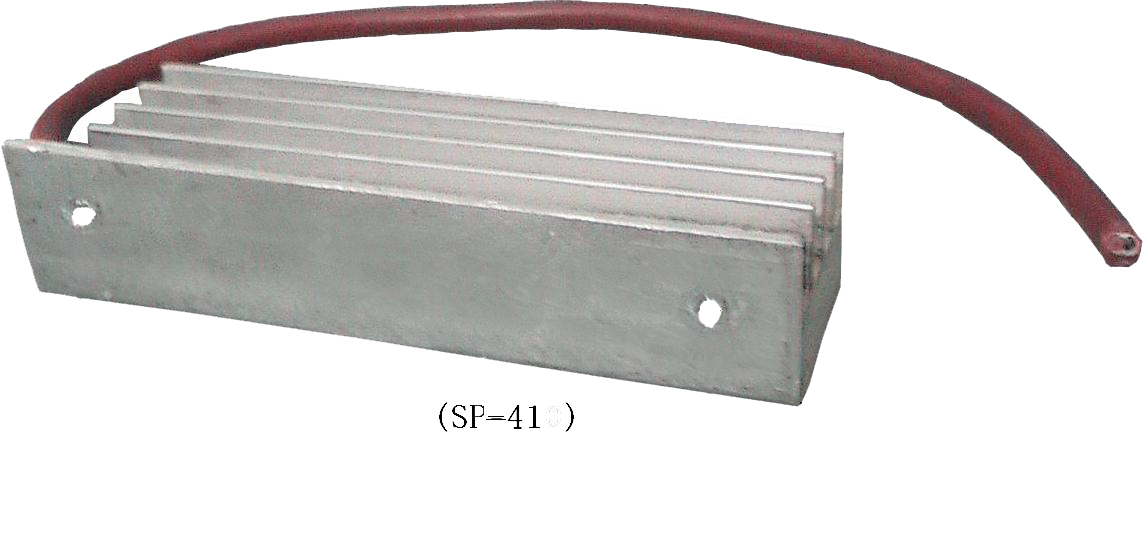

电加热器 SP-410 （ 411 ）
 SP-410
|
 SP-411
|
1 、 型号规格
|
型号
|
额定工作电压（ AC ） V
|
额定功率 W
|
|
SP-410
|
220
|
50
|
|
SP-411
|
220
|
80
|
2 、 外型与安装尺寸
|
型号规格
|
安装尺寸
|
外形尺寸
|
|
孔数×孔径
（单位 mm ）
|
孔距
( 单位 mm)
|
长
( 单位 mm)
|
宽
( 单位 mm)
|
高
( 单位 mm)
|
|
SP-410
|
2 × Φ 8
|
116
|
142
|
34
|
41
|
|
SP-411
|
2 ×Φ 8
|
118
|
169
|
30
|
57
|
电加热器 SP-RJ
规格及安装尺寸
|
规格型号
|
额功率定
|
额定电压
|
安装尺寸
|
外形尺寸
|
|
孔数×孔径
（单位 mm ）
|
孔距
( 单位 mm)
|
长
( 单位 mm)
|
宽
( 单位 mm)
|
高
( 单位 mm)
|
|
SP-RJ 50
|
50W
|
220V
|
2 × Φ 5
|
75
|
120
|
90
|
30
|
|
SP-RJ 70
|
70W
|
220V
|
2 × Φ 5
|
75
|
120
|
90
|
30
|

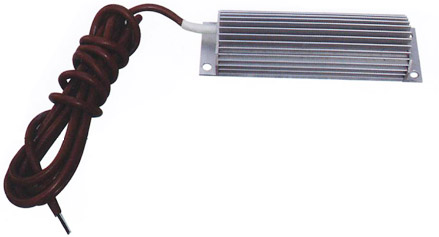

恒温加热器 SP-PTC （ RPTC ）
|
SP-PTC
|
SP-RPTC
|
1 、 用途
SP-PTC （ RPTC ）系列电加热器适用于小型高低压电器控制箱柜的除湿和加热，该系列加热器发热体使用 PTC 材料，因此具有 PTC 材料特性恒温作用，内部温度恒定，表面温度低。外形设计以加大散热面为主，具有工作可靠，加热效果好，使用寿命长等特点。
• 型号规格
|
型号
|
额定工作电压（ AC ） V
|
额定功率 W
|
|
SP-PTC 100
|
220
|
100
|
|
SP-PTC 80
|
220
|
80
|
|
SP-RPTC 25
|
220
|
25
|
|
SP-RPTC 20
|
220
|
20
|
• 技术参数
|
型号
参数
|
SP-PTC 80
|
SP-PTC 100
|
SP-RPTC 20
|
SP-RPTC 25
|
|
额定电压
|
220V （ AC ）
|
|
额定功率
|
80W
|
100W
|
20W
|
25W
|
|
耐电压
|
2000V
|
|
绝缘电阻
|
50M Ω
|
|
表面温度
|
100 ℃
|
100 ℃
|
100 ℃
|
100 ℃
|
|
使用寿命
|
>15000h
|
• 结构特点
⑴采用大散热面积的热挤压工业铝型材，结构紧凑
⑵散热面积大，表面温度低，使用寿命长
⑶安装方便
• 工作和安装条件
⑴工作环境无强酸、强碱等腐蚀气体和液体
⑵振动：频率为 10-50Hz ，振幅为 4mm
⑶工作电压允许变化范围为 180-250V
• 外型与安装尺寸
|
型号规格
|
安装尺寸
|
外形尺寸
|
|
孔数×孔径
（单位 mm ）
|
孔距
( 单位 mm)
|
长
( 单位 mm)
|
宽
( 单位 mm)
|
高
( 单位 mm)
|
|
SP-PTC 80
|
4 × Φ 5
|
130 × 55
|
170
|
66
|
25
|
|
SP-PTC 100
|
4 ×Φ 5
|
130 × 55
|
170
|
66
|
25
|
|
SP-RPTC 20
|
2 × Φ 5
|
150
|
165
|
24
|
45
|
|
SP-RPTC 25
|
2 ×Φ 5
|
150
|
165
|
24
|
45
|
|
