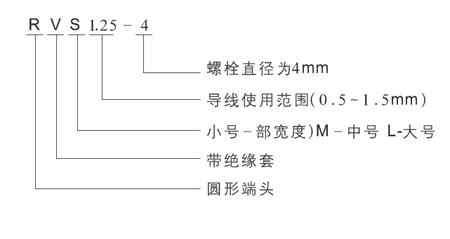

冷压端头类型号说明

发布者：扬州市拓腾电气有限公司发布时间：2016/2/19

R	圆形端头	DB	片形接头
S	叉形端头	LS	锁扣形端头
H	钩形端头	FS	凸形叉形端头
E	管形端头	LB	凹片形端头
PT	针形端头	BV	长形中间接头
FD	母接头	FLD	旗形母挠接头
MD	公接头	FDF	母全绝端头部
FR	子弹形母接头	PVT	短形中间接头
MP	子弹形公接头	FBD	肩背形公、母接头

说明2

110:0.110''

(28mm)

187:0.187''

(4.75mm)

205:0.205''

(5.2mm)

250:0.250''

(6.35mm)

312:0.312''

(8.0mm)

375:0.375''

(9.4mm)

156:0.156''

(4mm)

195:0.195''

(5mm)

说明3

导线号	使用导线截面(mm²)	美国线规(A.W.G)
1.25	0.5-1.5	22-16
2	1.5-2.5	16-14
3.5	2.5-4	14-12
5.5	4-6	12-10
8	6-10	8
14	10-16	6
22	16-25	4
38	25-35	2
60	50-70	1/0
70	70-95	2/0
80	95-120	3/0
100	120-150	4/0
150	150-185	250/300MCM
180	185-240	300/350MCM
200	240-300	400/500MCM
325	300-400	500/600MCM

说明4

螺栓通过口直径(mm)	美制螺栓号
3.2	＃4
3.7	＃6
4.3	＃8
5.3	＃10
6.4	1/4
8.4	5/16
10.5	3/8
11.0	7/6
13.0	1/2
15.0	9/16
17.0	5/8
18.0	11/16
21.0	3/4
23.0	7/8
25.0	15/16
28.0	1
