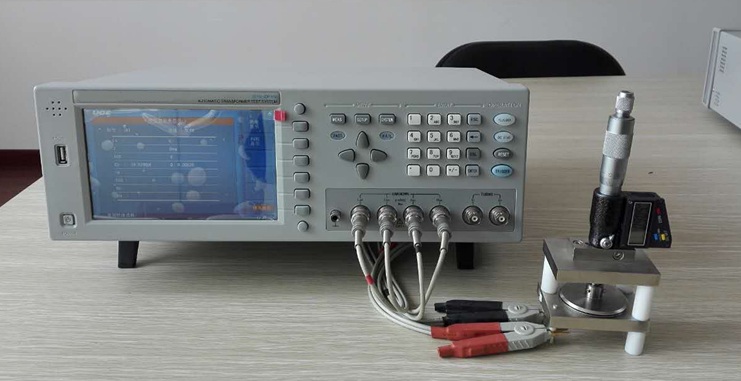

介质损耗和介电常数是各种金属氧化物，板材，瓷器（陶器），云母，玻璃，塑料等物质的一项重要的物理性质。通过测定可进一步了解影响介质损耗和介电常数的各种因素，为提高材料的性能提供依据。
符合美标ASTM D150以及国标GB/T 1409《测量电气绝缘材料在工频、音频、高频(包括米波波长存内)下电容率和介质损耗因数的推荐方法》、GB/T 1693《硫化橡胶介电常数和介质损耗角正切值的测定方法》。
性能特点
◆四参数显示，任意参数组合，多达12种测量参数
◆7英寸16：9 TFT LCD显示器，分辨率800x480 RGB
◆0.05%的基本测量准确度，测试速度快（200次/秒）
◆20Hz-5MHz测试频率，分辨率10 mHz
◆高达200次/s的测量速度
◆测试电压或电流的自动电平控制ALC功能
◆30 Ω，100 Ω，50Ω，10/CC四种不同信号源输出阻抗
◆内建比较器，10档分选及档计数功能
◆频响曲线绘图分析功能
◆10点列表扫描功能
◆内部-5V~+5V直流偏置电压源
◆可选±10V（±100mA）及1 A内部直流偏置源
◆内部100组设定文件保存或调用，U盘500组测试文件保存或调用
◆可通过USB HOST来实现仪器软件版本的升级和更新
◆U盘可支持格式FAT16，FAT32文件系统
◆标配RS232C、HANDLER、USB HOST，耳机接口，可选GPIB、LAN接口
技术指标
|
操作温度、湿度
|
0℃-40℃，90%RH
|
|
电源要求
|
电压
|
99V-121V 198V-242V
|
|
频率
|
47.5Hz-63Hz
|
|
功耗
|
≤80VA
|
|
体积（W*H*D)
|
398mm×129mm×370mm
|
|
重量
|
约 9kg
|
技术参数
|
仪器型号
|
YSB2878
|
YSB2877
|
YSB2876
|
|
测量功能
|
测试参数
|
|Z|，|Y|，C， L，X，B，R，G，D，Q，θ，DCR
|
|
基本测量准确度
|
0.05%
|
0.05%
|
|
等效电路
|
串联，并联
|
|
数学功能
|
值偏差，百分比偏差
|
|
量程方式
|
自动，保持，手动选择
|
|
触发方式
|
内部，手动，外部，总线
|
|
测量速度（≥1kHz）
|
快速： 75次/秒（快）
中速：50次/秒
慢速：5次/秒
|
快速：200次/秒（快）
中速：40次/秒
慢速：5次/秒
|
|
平均次数
|
1—255
|
|
延时时间
|
0—60s，以1ms步进
|
|
校准功能
|
开路 / 短路 / 负载
|
|
测试端配置
|
五端
|
|
列表扫描
|
10点列表扫描功能
|
|
显示方式
|
直读，Δ，Δ%，V/I（被测电压/电流监视）
|
|
显示器
|
6位分辨率，800×480 RGB7 英寸16: 9 TFT LCD显示器
|
|
测试信号
|
测试信号频率
|
20 Hz－1MHz，10mHz分辨率
|
20 Hz－2MHz，10mHz分辨率
|
20 Hz－5MHz，10mHz分辨率
|
|
输出阻抗
|
30Ω，100Ω，50Ω，10 / CC可选择
|
|
测试信号电平
|
正常：5 mV－2V
准确度：10%，1 mV步进
恒电平：10 mV－1 V 准确度：5%，1mV步进
|
正常：5 mV－5V 准确度：10%，1 mV步进
恒电平：10mV－1V 准确度：5%，1 mV步进
|
|
直流偏置源
|
内部
|
0V，1.5V，2V
|
0V-5V连续可调，1mV步进
|
|
选配
|
YSB6802A：0-10V的直流偏置电压、0-100mA的直流偏置电流
|
|
YSB6802B：0-1A直流偏置电流
|
|
显示范围
|
|Z|, R, X
|
0.01m Ω — 99.9999 MΩ
|
|
DCR
|
1 mΩ — 99.9999 MΩ
|
|
|Y|, G, B
|
0.00001µS — 99.9999 S
|
|
C
|
0.00001 pF — 9.9999 F
|
|
L
|
0.00001 µH — 9999.99 H
|
|
D
|
0.00001 — 9.9999
|
|
Q
|
0.00001 — 9999.9
|
|
θ （DEG）
|
-179.999°— 179.999°
|
|
θ （RAD）
|
-3.14159 — 3.14159
|
|
其他
|
比较器功能
|
十档：（九档合格，一档不合格），另有一个附属档AUX
|
|
存储器
|
100组内部仪器设定供存储/调用
|
|
接口
|
RS-232C，HANDLER， GPIB （选件），LAN（选件），USBTMC，USBCDC
|
|
