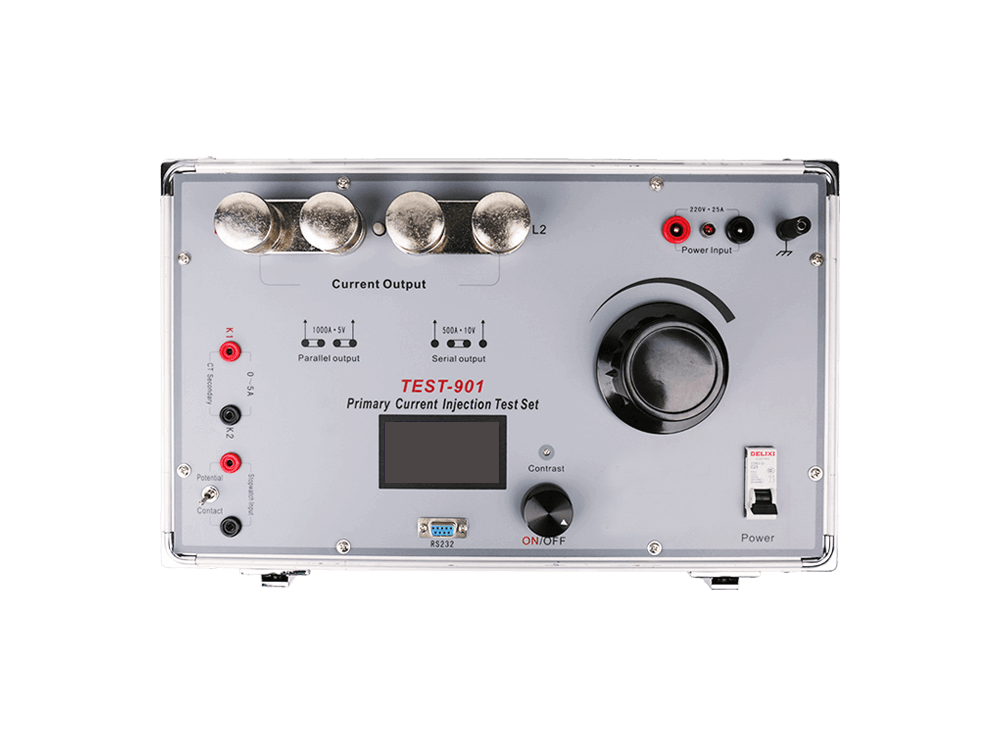

TEST-901一次电流注入测试仪采用ARM芯片控制其输出过程和大容量环形变压器，配有LCD显示屏和电流表；可显示一次电流值、二次电流值、匝数比和断路器动作时间，包装采用铝合金机身，PC面板。TEST-901主要用于电力系统CT匝数比测试和大电流接触电阻测试，该模型电流注入测试装置适用于1.电流互感器的性能和匝数比试验；2.保护继电器的一次试验；3.低压和高压断路器的电流试验；4.需要可变电流的调试试验。
特点 应用
■ 快捷易用； ■ 接地网测试；
■ 便携式设计； ■ 断路器试验；
■ 6米大电流电缆； ■ 一次注流试验；
■ 具有CT比率测试功能； ■ 开关设备测试；
■ 热保护、短路和过载保护； ■ 重合器和分段器；
■ 最大电流输出高达1100A； ■ 电流互感器测试；
■ 内置数字安培计0.5%精度； ■ 保护继电器试验；
■ 内置数字定时器分辨率1ms；
■ 永久电流高达1000A，5kVA；
■ 体积小，重量轻，便于现场测试；
参数
|
电气参数
|
|
精度
|
±0.5%
|
|
电源 (AC)
|
220V±10%·25A，50Hz/60Hz或110V±10%·50A，50Hz/60Hz
|
|
电流输出 (AC)
|
1000A·5V或500A·10V
|
|
容量
|
5KVA
|
|
电流输出波形失真
|
≤5%
|
|
双重保护
|
过载电子保护和软件保护
|
|
一次电流
|
|
范围
|
0-1100A
|
|
分辨率
|
0.1A
|
|
精度
|
<0.5%
|
|
二次测量
|
|
范围
|
0-6A
|
|
分辨率
|
0.001A
|
|
精度
|
<0.5%
|
|
当前持续时间
|
|
1000A 范围
|
1000A 2-3分钟
500A 3-6分钟
|
|
500A 范围
|
500A 2-3分钟
|
|
连续输出
|
400A
|
|
带计时器
|
|
范围
|
0.0001～999.999S
|
|
分辨率
|
0.001S
|
|
精度
|
<0.2% ±2个单位
|
|
标准
|
|
标准
|
IEC61010-1；IEC 61326-1
|
|
通信端口
|
RS232
|
|
电缆
|
长度2x6m，70mm²
|
|
机械参数
|
|
尺寸（宽×深×高）（毫米）
|
430×260×260
|
|
重量（千克）
|
25
|
|
环境条件
|
|
工作温度
|
-10°C 至 50°C
|
|
储存温度
|
-40°C 至 70°C
|
|
相对湿度
|
≤95%冷凝
|
选型
|
型号
|
精度
|
初级电流
|
电流表（0-6A）
|
计时器
|
功率
|
注入电流时间
|
尺寸（宽×深×高）（毫米）
|
重量
|
附注
|
|
TEST-901
|
0.5%
|
0-1100A
|
有
|
有
|
5KVA
|
1000A：2-3分钟；
500A：3-6分钟
|
430×260×260
|
25KG
|
整体结构
|
|

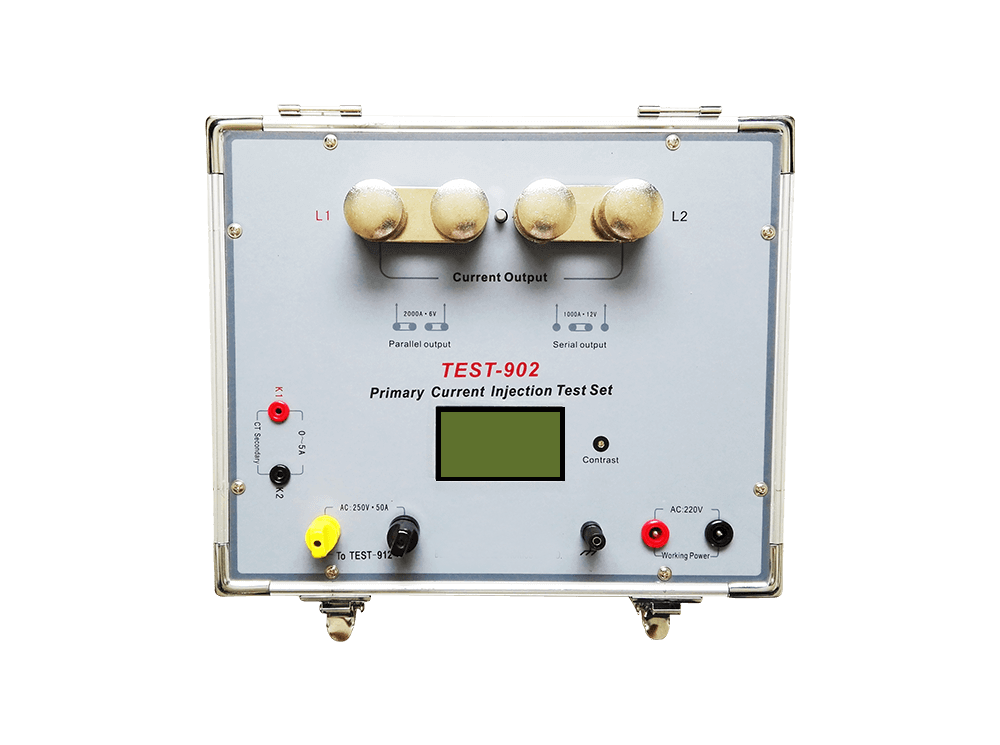

TEST-902
|
0.5%
|
0-2200A
|
有
|
有
|
12KVA
|
2000A：2-3分钟；
1000A：3-6分钟
|
360×300×295和320×300×300
|
35KG+15KG
|
分体结构
|
|

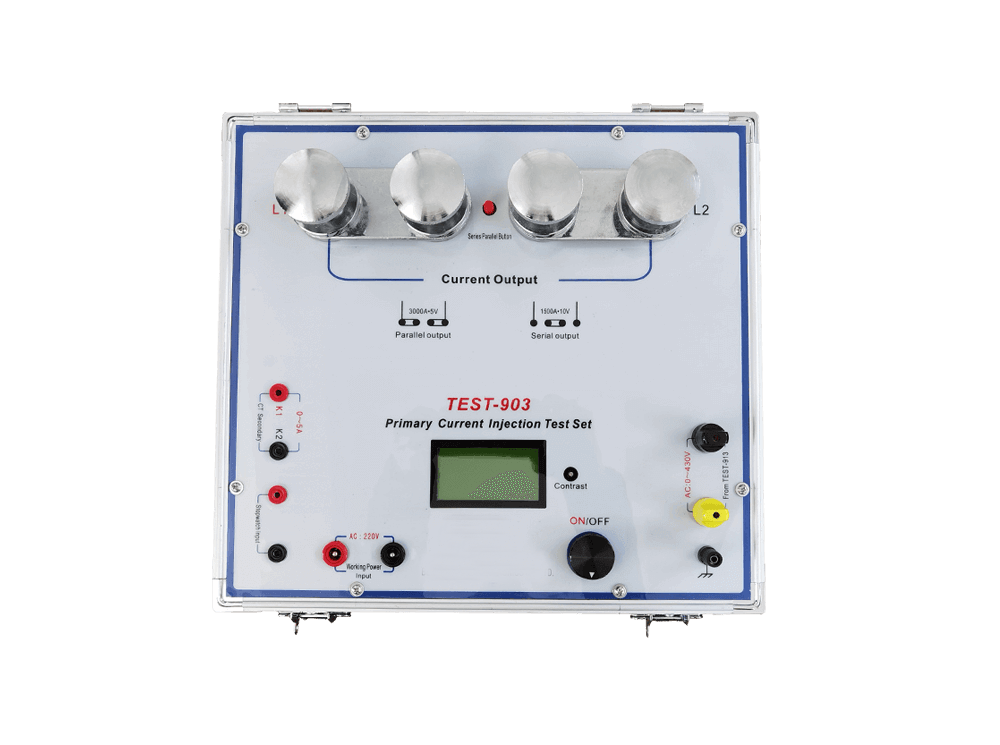

TEST-903
|
0.5%
|
0-3300A
|
有
|
有
|
15KVA
|
3000A：2-3分钟；
1500A：3-6分钟
|
380×350×360和340×290×420
|
48KG+42KG
|
分体结构
|
|

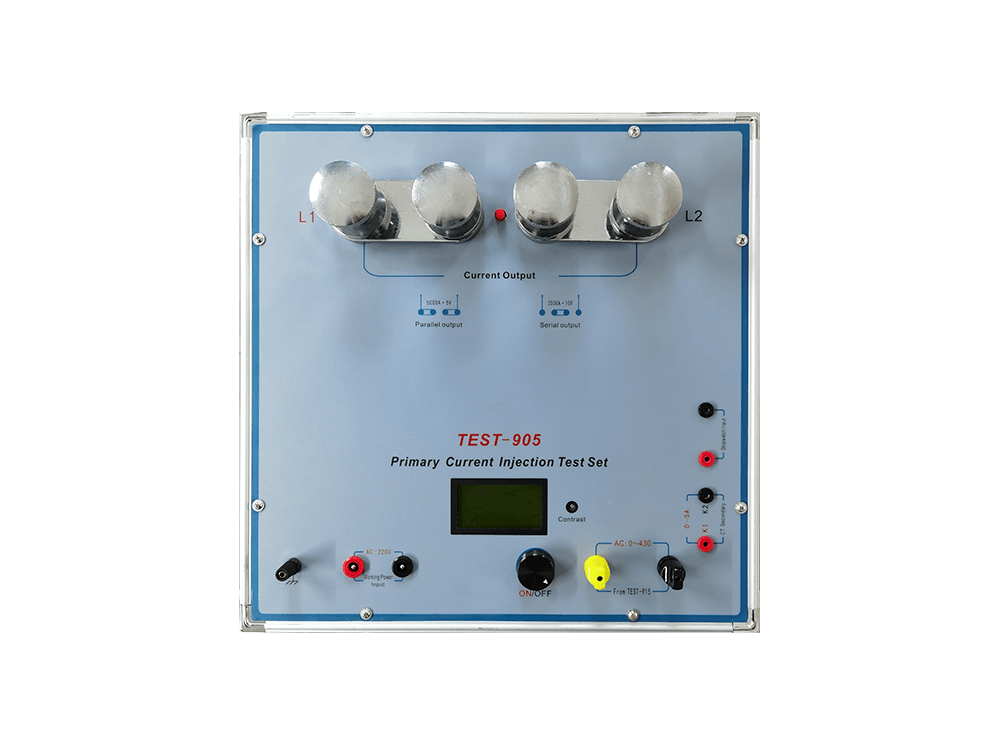

TEST-905
|
0.5%
|
0-5500A
|
有
|
有
|
30KVA
|
5000A：2-3分钟；
2500A：3-6分钟
|
430×430×445和550×450×600
|
68KG+55KG
|
分体结构
|
|
