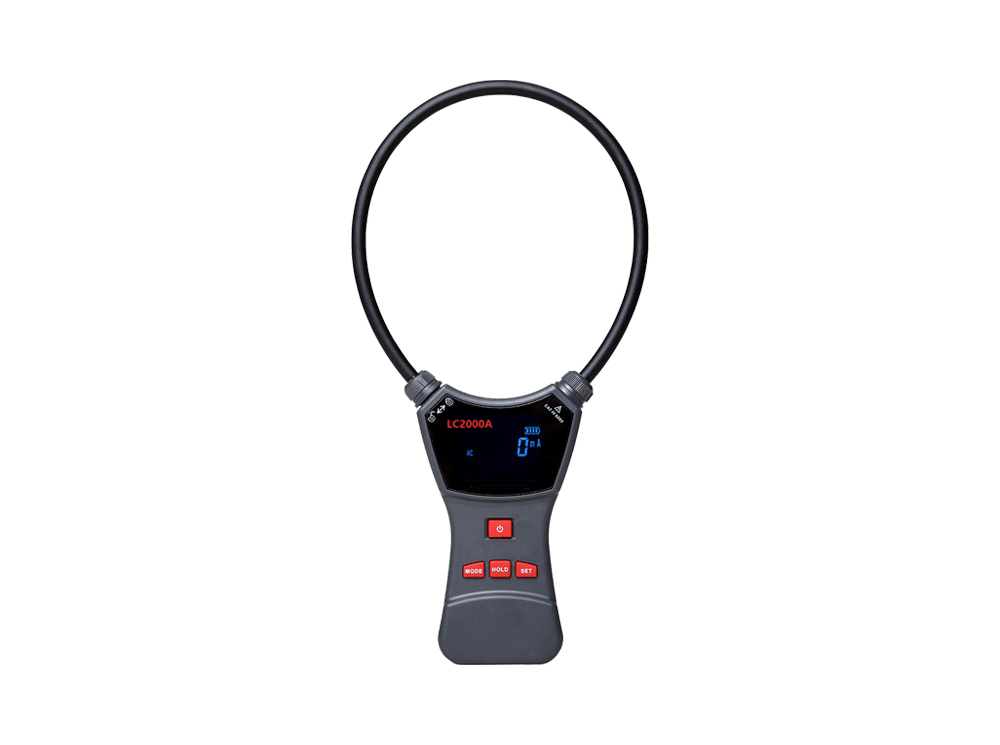

LC2000柔性钳形功率表
发布者:扬州市拓腾电气有限公司 发布时间:2024/12/21


      LC2000柔性钳形功率表是我司精心研制的用于现场测量三相交流电压、电流、漏电流、电压电流相位差、频率、相序、电能、有功功率、无功功率、视在功率、功率因数、总功率等,口径为150mm和A型300mm的柔性线圈传感器使用方便灵活。它可以取代传统的重钳式漏电电流表和功率钳式电流表的功能,它也可以用来区分变压器连接组、电感和电容的电路、读出CT组差动保护之间的相位关系、检查电度表的接线是否正确、修复线设备等,提供一个安全、准确和更方便的新势力仪器。LC2000还具有背光功能、数据保留、数据存储等功能,是电气安全检测的必备工具。
      LC2000柔性钳形功率表采用罗氏线圈技术,它是均匀地缠绕在非铁磁材料上的环形线圈,无磁滞效应,无磁饱和,线性度高,抗干扰能力强。输出信号是电流与时间的微分,通过对输出电压信号进行积分,可以真正恢复电流信号。柔性电流钳线圈部分无外露金属导体,非接触测量,安全快速。它体积小、重量轻、外观精美、柔软灵活,适用于狭窄的环境和布线密集的场所,测量精度高,可靠性强,响应频带宽。

特征                                                     功能

■ 精度3%;                                           ■ 测试相序;

■ 宽量程测量;                                 ■ 测试电能;

■ 柔性钳式设计;                             ■ 测试频率;

■ LCD带背光功能;                          ■ 测试相位角;

■ 适用于小空间操作;                     ■ 测试漏电流;

■ 0.00 - 180000KWh;                      ■ 测试三相交流电压;

■ 0-600V/0-3000A交流;                 ■ 测试有功功率,无功功率,视在功率,总功率;

■ 1.5V AAA×3碱性电池供电;

■ 线圈口径可选150mm或300mm;

参数

电气参数

功能

测量三相交流电压,漏电电流,电流,有功功率,无功功率,视在功率,总功率,电流与电压间相移,相电压间的相移,频率,电能和相序。

交流电压测量(U)

0-600V (U1,U2,U3,Un)

精度

1%

分辨率

0.01V

交流电流测量(I)

0-3000A

精度

2%

分辨率

0.1A

频率(F)

45-65Hz

分辨率

0.1Hz

相移(Ф)

0-359.9°

分辨率

0.1°

功率因数(PF)

0-1

分辨率

0.001

有功功率(P)

0-1800KW

精度

3%

有功电能(E)

0-180000KWh

精度

3%

显示

LCD:128dots×64dots;43mm×29mm;带背光

采样率

2次/秒

线圈口径

150mm或300mm

存储数据

200组

电源

直流4.5V,7碱性电池(1.5V AAA×3)

工作电流

100mA

绝缘强度

3.7kVrms

标准

EN61010-1,EN61010-031,EN61010-2-032,EN61326,CAT.Ⅲ 600V

机械参数

尺寸

151mm×100mm×35mm(长×宽×厚 )(不含线圈)

重量 (克)

350(带电池)

环境条件

操作温度

-15°C 至 +55°C

存储温度

-20°C 至 +65°C

相对湿度

0%-95% RH
