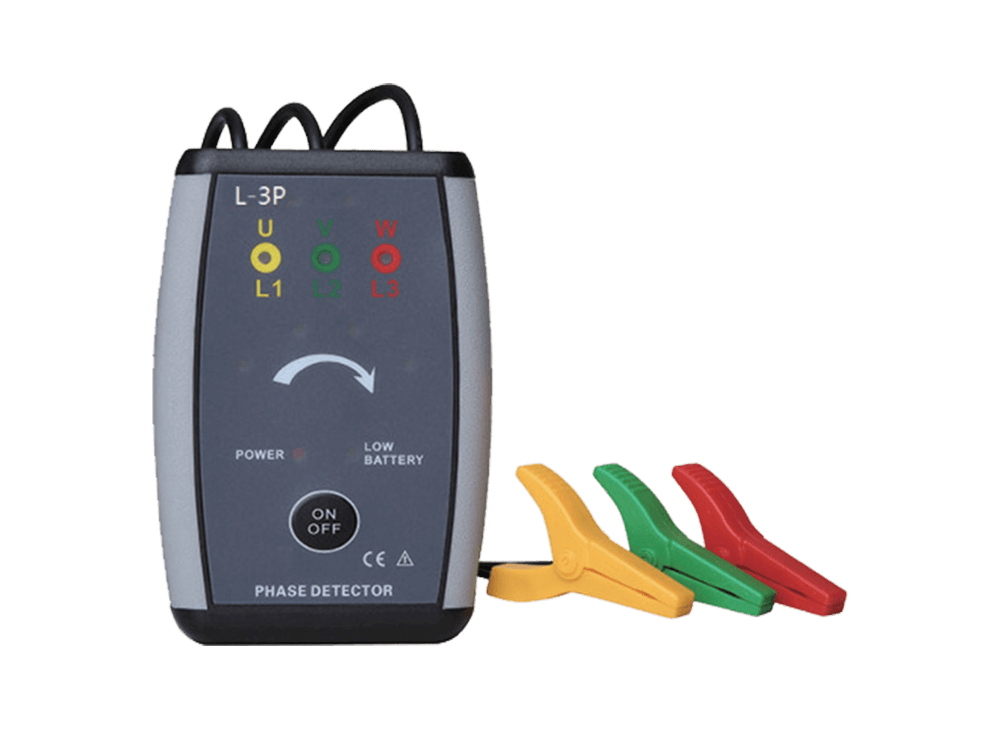

L-3P非接触式相序表是传统相序检测方法的重大突破，传统的相序检测必须先拆开三相线端子，将相序表的三个外露夹或测试引脚接在外露的三条消防线上。本相位序表采用夹紧式非接触式感应测量，它不需要拆开电线，也不需要触摸高压外露的火线，将三个感应高绝缘夹钳夹紧三相带电导线绝缘护套，可直接检测相序。安全可靠，广泛应用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域，同时声光指示三相电源相序的正相或反相状态。
L-3P无触点核相器还具有火线检测、易供电检测、开路查找、断点定位、线路维护等功能。
L-3P相位旋转测试仪检测快捷方便，一目了然，大大提高了现场测试的安全性，有效保护了操作人员的人身安全，提高了生产效率。它是三相电源相序、电机检测、线路维护的安全仪表!
特征 功能
■ 自动检查； ■ 线路维护；
■ 声光指示； ■ 断点位置；
■ 快速测试； ■ 活线检查；
■ 9V电池供电； ■ 断路器搜索；
■ 设计结构新颖； ■ 相位失去判断；
■ AC 70~4000V； ■ 简单的电检查；
■ 检测电压范围宽； ■ 相位检测(正常相位、反相位)；
■ 非接触检测L1 L2 L3；
■ 检查各种电气设备的相序；
参数
|
电气参数
|
|
电源
|
9V电池，持续使用时间约70小时。
|
|
测量方法
|
非接触夹式
|
|
线位
|
测量的导线在钳口中心
|
|
频率
|
50Hz/60Hz 自动识别
|
|
住电范围
|
交流70-1000V，45-65Hz(正弦波连续输入)，进行静电检测。
|
|
测量最高电压
|
交流，1000V
|
|
夹线尺寸
|
外径ø1.5mm-ø48mm
|
|
显示
|
[正相位]4个检相灯顺时针方向打开；
[反相位]4个检相灯逆时针方向打开；
[活电/带电作业]L1，L2，L3在电压设定范围内亮灯；
[电源缺相]L1或L2或L3灯不亮；
[开路/断路]L1或L2或L3灯不亮。
|
|
鸣响
|
[正相位]仪器发出短促的间歇哔哔声；
[反相位]仪器发出一声连续的哔哔声。
|
|
电池检查
|
接通电源后，电源指示灯亮；电池电量不足，低电量灯亮。
|
|
钳夹引线长度
|
0.6m
|
|
自动关闭
|
通电约6分钟后，仪表自动关闭，以减少电池消耗。
|
|
电池电压
|
当电池电压降至5.2V左右时，电池电压低符号提醒更换电池。
|
|
最大额定功率
|
300mVA
|
|
绝缘强度
|
3.7kVrms
|
|
保护等级
|
IP65
|
|
适用安全条例
|
EN61010-1：2001，EN61010-031：2002，污染度等级2，CAT Ⅲ(600V)，瞬时过电压 6000V。
|
|
机械参数
|
|
尺寸
|
117.6mm×81mm×25mm (长×宽 ×厚 )
|
|
重量（克）
|
260 (带电池)
|
|
环境条件
|
|
操作温度
|
-15°C 至 +55°C
|
|
存储温度
|
-20°C 至 +65°C
|
|
相对湿度
|
0%-95% RH
|
|
