T-1200车载电力电缆故障综合测试系统
发布者:扬州市拓腾电气有限公司 发布时间:2024/1/19

产品简介

 T-1200车载电力电缆故障综合测试系统,俗称电缆故障测试车或测寻车。

 主要由特种作业车、绝缘测量设备、车载电力电缆主绝缘故障测距系统、电缆故障精确定点设备、电缆路径探测及唯一性鉴别设备、车载发电机等供电设备、车载照明设备、通讯设备、丈量设备,以及用于放置电缆附件和制作工具的分层储物柜、计算机、打印机等共同组成,可在全顺、依维柯、得利卡、金杯、大通等中小型客车的底盘车上改装,支持客户定制。

主要功能

       根据车载设备的配置情况,T-1200车载电力电缆故障综合测试系统可应用于高、中、低压电力电缆的主绝缘和护层故障的测距、定点,路径查找,电缆唯一性鉴别等方面。

 技术特点

       1、基于特种车辆作业平台进行改装,在满足电力电缆故障测寻功能的基础上,可根据用户需求配置不同的任务载荷。

       2、 故障抢修时准备时间短,出勤效率高。

技术指标

项目

指标

高压输出

三档高压输出

0~8kV、 0~16kV 、0~32kV 三档内连续可调

三种输出方式

直流耐压、单次脉冲、周期脉冲

最大放电能量

2560J(可根据用户需求配置)

脉冲时间间隔

4~15s连续可调

最大烧弧能力

0~32kV ,最大300mA直流输出

集成式绕线盘

50m/50kV高压输出电缆×1

50m/25mm2保护接地线×1

30m接地测量线×150m外接电源电缆×1

故障测距

测试方法

低压脉冲法、脉冲电流法、多次脉冲法

测量范围

0~64km

脉冲宽度

20ns~5µs

最大采样频率

400MHz

最小测量精度

±0.1m

波速度

100~300m/µs连续可调

故障定点

定点方法

声磁同步法、声测法、脉冲磁场法

声磁同步法定点精度

0.1m

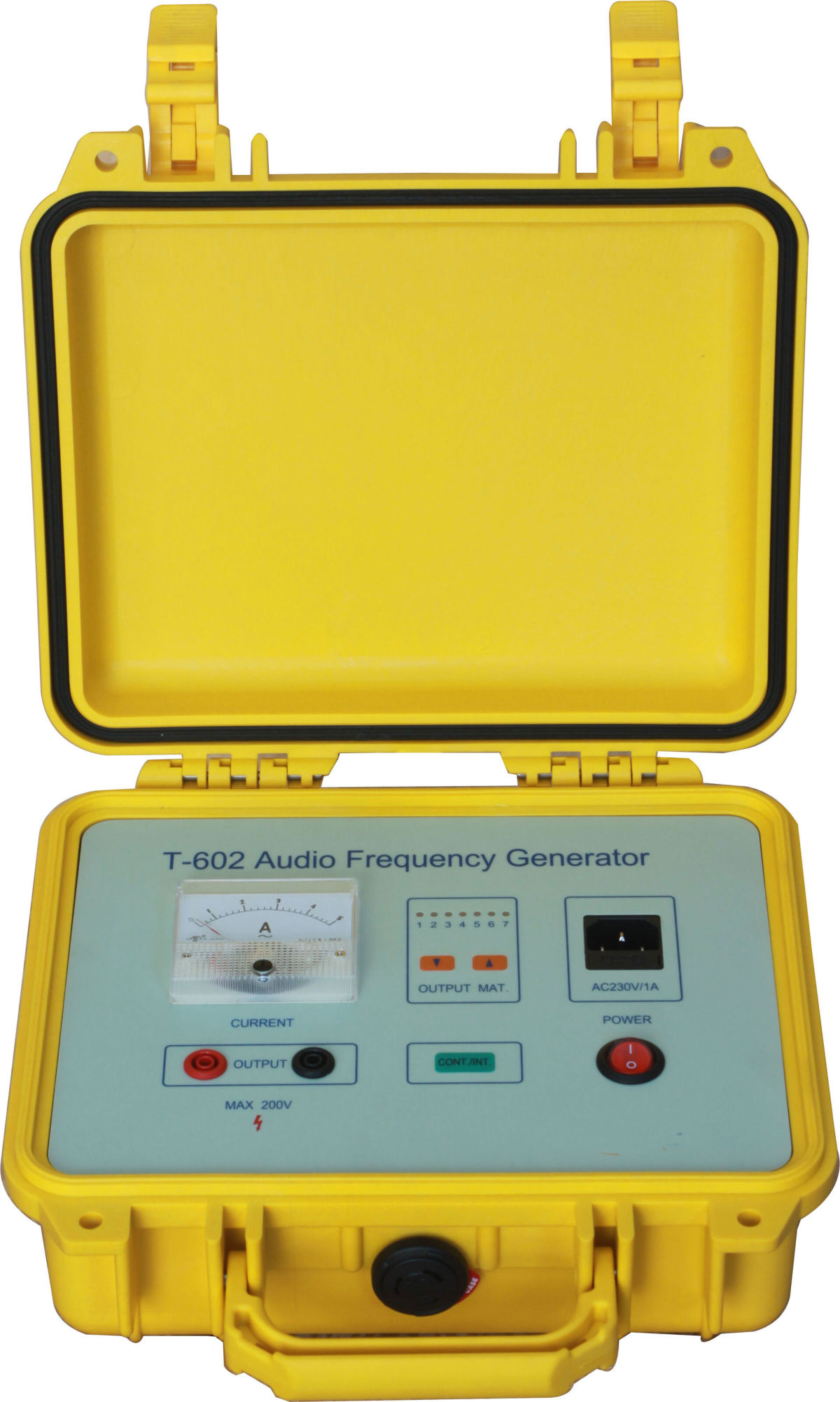

T-602电力电缆测试音频信号发生器


产品简介

      产生1kHz音频电流信号,配合电力电缆故障定点仪,查找电缆路径或对电缆金属性死接地故障进行精确定点。

主要功能

      产生1kHz音频电流信号,配合电力电缆故障定点仪,查找电缆路径或对电缆金属性死接地故障进行精确定点。

技术特点

  ◆ 利用单片机控制,输出阻抗自动匹配

  ◆ 输出功率大(最大20W),信号穿透能力强,探测范围大。

  ◆ 具有连续/断续两种工作方式,适应不同现场情况。

  ◆ 过电流自动保护,可靠性高。

  ◆ 操作简单,接线方便。

 技术指标

项目

指标

输出功率

最大20W

发射信号频率

1kHz方波

信号发射方式

连续、断续可选

工作电源

220V±10%  50Hz

适用环境温度

-20℃~+50℃

尺寸

275×130×255(mm,宽×高×深)

重量

2kg

T系列电缆故障模拟系统主要用于各个行业培训电力电缆检测人员。可以模拟电力电缆各种类型的所有故障如:开路、短路、高阻、低阻、闪络性、泄漏性、接头等等。

性能特点

★ 可以模拟近端和远端低阻故障波形;

★ 可以模拟近端和远端短路故障波形;

★ 可以模拟近端和远端开路故障波形;

★ 可以模拟近端和远端泄漏性高阻故障波形;

★ 可以模拟近端和远端闪络性高阻故障波形;

★ 可以模拟中间对接头和T型、X型接头波形;

 技术参数

☆ 模拟故障波形数量5~40个

☆ 近端故障几十米,远端故障几百米

☆ 低阻故障模拟器:0欧姆~百欧姆级

☆ 开路故障模拟器:G欧姆~无穷大

☆ 泄露高阻故障模拟器:k欧姆级~百M欧姆级

☆ 闪路高阻故障模拟器:几kV~几十kV

1、测距方法包含:弧反射法(多次脉冲法)、直流弧反射法、电流取样法、电压取样法、低压脉冲法、高压电桥法、电压法;

2、路径查找:音频法、冲击脉冲法

3、定点方法包括:声磁同步法、声磁时间差法、跨步电压法;
