一、用途

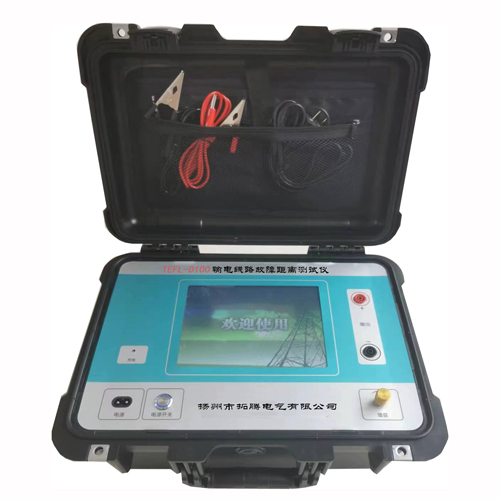

       TEFL-D100型输电线路故障距离测试仪是用于架空输电线路发生永久性接地（短路）或断路（开路）时，测量故障点到测量点（变压器）的距离。

       该仪器适用于35kV及以上各电压等级的架空输电线，当发生永久性短路或开路故障时，只要在变电站内对故障线路进行测试，就可准确地测出故障距离，确定故障杆塔，便于抢修人员快速查找故障，缩短抢修时间。

       该仪器必须在线路停电的基础上才能使用。它具有体积小，携带方便，自带电池供电，交直两用，具有图形和数字显示功能，操作方便。

二、主要技术参数

1.采样频率：100MHz

2.测量距离：2～100km

3.被测线路电压等级：35kV～500kV

4.探测盲区：1m

5.读数分辨率：1m

6.显示LCD：八寸高清触摸彩屏

7.显示方式：图形及文字

8.功耗：5VA

9.内部电池使用时间：2～4小时/每次充电

10.充电电流及时间：100～200mA/12小时

11.体积：275×220×160mm3

12.重量：1.8kg

13.使用条件：环境温度：0℃～＋40℃

                    极限温度：-10℃～＋50℃

                    相对湿度：40℃（20～90）%RH

                    大气压强：（86～106）Kpa
