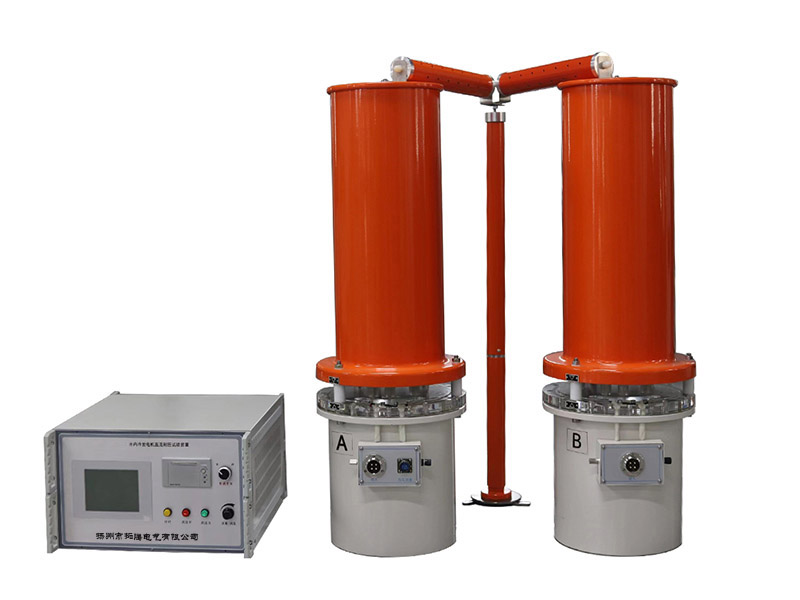

水内冷发电机直流耐压试验装置 水内冷发电机泄漏电流测试仪 |
发布者：扬州市拓腾电气有限公司 发布时间：2024/1/18 |
TEZV /TEZGS-S系列水内冷发电机直流耐压试验装置专为水内冷发电机进行泄漏电流和直流耐压试验研发的： 1、由于大型水冷发电机绕组传导电流很大，在试验电压下要20-150mA左右不等.如果没有足够容量的直流高压发生器，无法升压。
2、自动补偿电位差，自动测量泄露电流值，结果稳定重复性好。
3、直流试验对一般高压电气设备而言，能发现其绝缘的贯穿性缺陷，而对电机来说，它能发现它的局部绝缘缺陷（定子线卷端部绝缘）这是其它试验没法替代的。
4、为能对水内冷发电机组的准确测量泄漏电流，TEZV系列水内冷发电机直流耐压试验装置设计了各种干扰电流的补偿回路，试验时可完全排除杂散电流和汇水管的极化电势干扰的影响，测到试品的电流。
5、应用PWM脉宽调制技术和大功率IGBT器件、根据电磁兼容性理论，采用屏蔽、接地等措施，使水内冷发电机泄漏电流测试仪实现了额定电压放电而不损坏。
参考标准： DL/T 848.2-2018《高压试验装置通用技术条件 第2部分：工频高压试验装置》 DL/T 474.4-2018 《现场绝缘试验实施导则 交流耐压试验》 产品别名
水内冷发电机直流泄漏测试仪 产品特性
1.采用中频倍压回路、PWM脉宽调制技术和大功率IGBT器件，并根据电磁兼容性理论，采用屏蔽、接地等措施，使水内冷发电机泄漏电流测试仪实现了额定电压放电而不损坏。
2.采用电压大反馈，使电压稳定度大大提高。同时提高了逆变频率，降低了仪器和倍压筒的体积和重量。更便于携带。
3.数据显示采用用LCD320×240点阵的大屏幕。
4.自带计时器。
5.采用铝合金机箱，抗干扰能力强，美观实用。
6. 增加了仪器的输出电流和功率，以适应大容量负载的要求。
技术参数
规范kV/mA
技术参数
50/100
50/120
60/150
60/200
60/300
80/200
80/300
100/200
100/300
输出电压kV
50
50
60
60
60
80
80
100
100
输出电流mA
100
120
150
200
300
200
300
200
300
输出功率W
5000
6000
9000
12000
18000
16000
24000
20000
30000
电压测量误差
≤1.0% ±2个字
电流测量误差
≤1.0% ±2个字
过压整定误差
≤1.0%
纹波系数
≤3.0%
电压稳定度
≤1.0%
电源电压
AC220
AC380V（三相四线）
机箱重量
25.0 kg
25.0 kg
倍压重量
65.0 kg
70.0 kg
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
