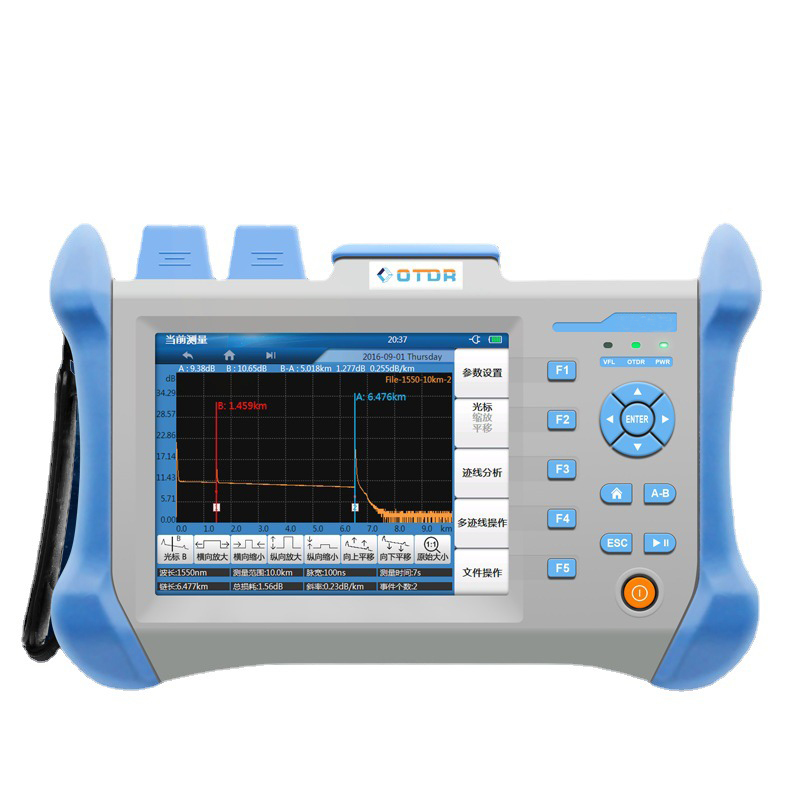

光缆故障断点长度损耗检测光纤测试仪 OTDR光时域反射仪 TMO5612 |
发布者：扬州市拓腾电气有限公司 发布时间：2023/8/23 |
功能简介 ◆ 全自动测量模式：无须选择测量距离与测量脉宽，系统会自动预判光纤线路长度，自动选择合适的测量范围以及测量脉宽，迹线也可以选择自动保存或手动保存，方便数据分析 ◆多波长测量模式：在参数设置中可以选择使用双波长测试模式，系统会自动切换波长进行测量，实现在同一段光纤中使用不同的测量波长进行损耗测算，以进行数据分析 ◆多迹线分析功能：可以实现任意迹线文件之间的对比及显示分析测算，使4条迹线同时显示 ◆大容量锂离子聚合物电池：超长待机时间，可以进行长时间的测量使用 ◆在线光检测：可有效的保护测试仪表和通信设备 ◆双操作模式：纯屏幕触控操作或纯物理按键操作，均可实现所有功能，方便不同使用习惯的工程人员 ◆数据分析：设备可以保存并生成标准的曲线文件（.sor），大于20000条存储容量轻松实现分析报告打印，曲线打印出图，方便工程验收 ◆ 测试时长：5S 10S 15S 30S 动态范围：30/28db 技术规格
脉冲宽度
(SM 1310/1550NM) 5ns,10ns,20ns,50ns,100ns,500ns,1μs,2μs, 5μs,10μs.
(MM 850/1300NM) 5ns,10ns,20ns,50ns,100ns,500ns,1us
距离范围
(SM 1310/1550NM) Dead zone test, 1.3km, 2.5km, 5.0km, 10km, 20km, 40km, 80km, 120km
(MM 850/1300NM):100m,400m,1.3km,2.5km,5km,10km,20km,40km,80km
采样分辨率
最小0.05m
采样点
128,000点
线性度
≤0.05dB/dB
损耗阈值
0.01dB
损耗分辨率
0.001dB
距离分辨率
0.01m
距离精确度
±(1m+测试距离×3×10-5+采样分辨率) （不计折射率误差）
数据存储
80000条以上测试曲线
红光源
10mW，CW/2Hz
接 口
3个USB口（Type A×2，Type B×1）
显示器
5.6英寸触摸屏
电 池
7.4V/4.4Ah锂电池，可连续使用8小时
环 境
工作温度：-10℃~+50℃；存储温度：-20℃~+70℃；湿度：≤95%（无冷凝）
尺寸/重量
235×150×66mm / 1.5kg（含电池）
附 件
腕带、电源适配器、锂电池、FC适配头、USB连接线、快速指南、光盘、携带包
◆ 5.6寸触摸液晶屏，7.4V/4.4Ah 大容量锂电池 ◆ 多种动态范围及波长组合可供选择 ◆ 事件盲区最低可达0.8m， 衰减盲区4m ◆ 多种测量模式，支持触屏和物理按键两种操作，一键式可以完成测量 ◆ 具有线路光告警功能，最大程度地保护仪表光模块 ◆ 实时测试功能，方便观察光纤实时对接效果 ◆ 内置大功率红光源，可方便肉眼检测近端光纤线路中的故障点 ◆ 支持中英文输入，拥有友好的输入界面，完全模拟电脑键盘输入 ◆ 自带8GB内存，可存储超过80000条曲线 ◆ 配置PC数据分析与仿真软件，可批量处理、生成、打印测试报告
◆ 配备2个主USB接口，可进行电脑仿真控制及外接存储设备 ■ 典型事件测试波形
■ 精致人机界面
|
