1.《GB/T 12747.1-2017标称电压1000V及以下交流电力系统用自愈式并联电容器》

     22 放电器件的安全要求

    电容器单元和/或组应装有使每一单元在3min内从初始峰值电压放电到75V或更低的放电器件。

2.《GB/T 15576-2016 低压成套无功功率补偿装置》

     6.9.8装置的放电设施应保证电容器断电后，从额定电压峰值放电至50V的时间不大于3min。电容器未放电前，接触会造成危险，应装有警告标志。

3.《低压开关柜标准化设计方案》（2020版）

10.20.5放电试验

    放电试验在不同容量的电容器上进行，用直流法将电容器充电至额定电压峰值，然后接通放电设备，装置的放电设施应保证电容断电后，从额定电压峰值放电至50V的时间不大于3min，连续测量5次均满足，则此项试验通过。

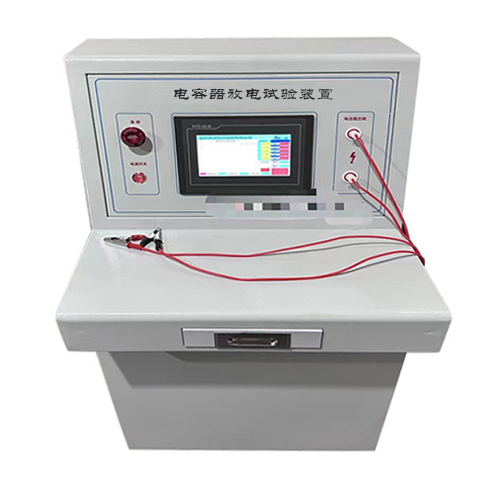

    根据GB/T15576-2020低压成套无功功率补偿装置进行设计研发，设备通过10.2寸彩色触摸屏作为操控显示，同时采用可编程PLC进行自动化控制，并用曲线的形式显示，更为直观，操作简单方便，是一款针对电容器内部器件放电试验的专用设备，满足低压成套无功功率补偿柜电容器的放电试验要求，是生产车间、实验室、安装调试、科研开发必备的检测工具。

该设备采用PWM控制技术的高压直流电源作为充电电源，具有过压过流保护，电流、电压稳定，动态响应速度快，精度高等特点。

技术参数

输入电压：～220V±10% 50Hz；

充电电压：DC0～1000V；

分辨率：1V；

显示精度：±3%±2个字；

充电电流：恒流≤1A；

控制方式：触摸屏控制；

充电时间设置：0～9999S；

放电时间设置：0～9999S；

放电后判定电压设置：0～100V；

试验次数设置：1～9999次；

保护功能：过压、过流设置；

绝缘等级：F级;

防护等级：IP20（适合室内使用）

仅适用于带无功补偿装置的JP柜
