一、  概   述

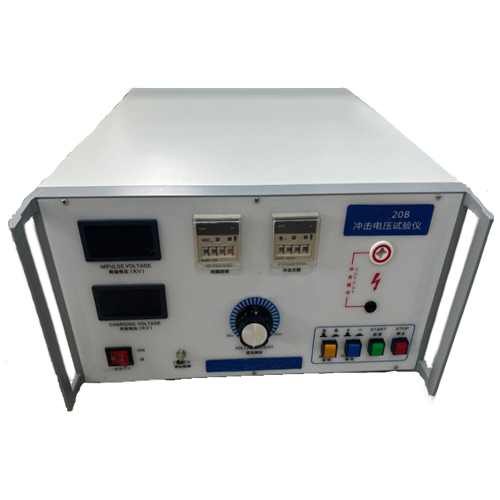

        IVG-20B冲击电压试验仪是波形为1.2/50μs的标准雷电波电压波试验装置。仪器波前时间为1.2μs，波后时间为50μs。仪器符合GB/T 14048、GB/T10963、GB/T 16916、GB/T 16917、GB/T 14711、IEC255-5标准，用于检测元器件能承受瞬态过电压能力,以及器具的电气间隙和爬电距离。

 注意事项 !

   ◆ 本仪器为高压试验仪，电压高、能量大、若触及高压危险性大，危及人生安全。仪器的电源须可靠接地，使用前必须认真阅读本说明书。使用时必须十分小心，千万要注意人身安全，在间隔时间继电器、冲击次数继电器亮、直流电压表有读数时，切不可触及1H、2H高压输出端、输出引线夹子和被试品，以免受到电击。

   ◆ 为确保仪器可靠运行，仪器的电源也需可靠接地，严禁在没有接地线的情况下，进行高压冲击试验。因为数千伏的电压会损坏低压控制和检测单元。

  极性转换前，应先连续按高压停止按钮，直到高压电压表充电电压表显示接近于零后方可进行，否则，瞬间逆转的高压会造成仪器的损坏。

     ◆ 当需检测仪器波形和峰值电压时，可通过波形检测分压器检测（分压比为50:1）。

     ◆仪器发生故障需维修时，应由专业人员进行维修，开箱维修时，需先用接地线对高压电容器放电后方可进行，以免受到电击。

  一、技术指标

 ●   直流高压：   ≥20 kV

 ●   冲击波前时间：  1.2 μs ± 30 %

        波后半值时间：   50 μs ± 20 %

 ●  峰值电压：

         低：1 kV ~ 4.99 kV ± 3%

         高： 5 kV ~ 19.99 kV ± 3%

  ●  冲击间隔时间 ：5 ~ 99（S）

  ●  冲击次数 ：1 ~ 9999 次

  ●  极　　性 ： 正和负

  ●  仪器内：  ＜500Ω

  ●  工作电源

         额定电压 ：  ~220V ± 10% 50Hz

         功   耗      ：    50 VA

  ●  外型尺寸及重量

        外型尺寸（宽、高、深）：  420 × 220 × 480 (mm)

         重   量     ：  20 kg
